Роликовый подшипник NAO 9X22X12 TN

Подшипник NAO 9X22X12 TN — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения NAO 9X22X12, размер 9*22*12 мм.

Стандарт: ISO
Бренды: NBS, SKF
Внутренний диаметр: 9 мм
Наружный диаметр: 22 мм
Ширина: 12 мм
Масса: 0.022 кг

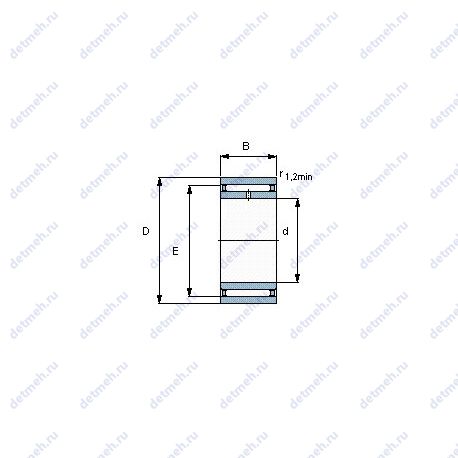

Подшипник NAO 9X22X12 TN чертеж — Чертеж подшипника NAO 9X22X12 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NAO — Игольчатый подшипник с внутренним кольцом, без фланцев. Суффикс TN — Литой сепаратор из пластмассы

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника NAO 9X22X12 TN

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

E - 18 мм;
Граничная нагрузка по усталости (Pu) - 1.2 кн;
Размер сопряженных деталей (ra max.) - 0.3 мм;
r1.2 min. - 0.3 мм;
F - 12 мм;
s - 0.5 мм;
da - 17.6 мм;
db - 11.7 мм;
Da - 18.3 мм;
Db - 12.3 мм;
Pu (N) Предел усталостной прочности - 1180;
Размеры. мм - 22x9x12;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 22 мм;
Внутренний диаметр (d) - 9 мм;
Ширина (высота) (B) - 12 мм;
Масса - 0.0235 кг;
d (мм) Внутренний диаметр - 9;
D (мм) Наружный диаметр - 22;
m (кг) Масса - 0.024;
В (мм) Ширина - 12;
Внутренний диаметр - 22 мм;
Внешний диаметр - 9 мм;
Высота. мм - 12;

Пропускная способность:

Динамическая грузоподъемность (C) - 9.5 кн;
Статическая грузоподъемность (C0) - 10 кн;
Номинальная частота вращения - 26000 об/мин;
Предельная частота вращения - 30000 об/мин;
Co (kN) Грузоподъемность статическая - 10;
C (kN) Грузоподъемность динамическая - 9.52;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nao 9x22x12 tn;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - nao 9x22x12 tn;
Основной тип - роликовый игольчатый;

Габаритные и посадочные размеры:

Внутренний диаметр - 9 мм;
Внешний диаметр - 22 мм;
Масса - 0.022 кг;
Ширина наружной обоймы (C) - 12 мм;
Внутренний диаметр (F) - 12 мм;
Ширина (высота) (B) - 12 мм;
Наружный диаметр (E) - 18 мм;

Пропускная способность:

Грузоподъемность динамическая - 9.5 кн;
Грузоподъемность статическая - 9.4 кн;
Частота вращения предельная при жидкой смазке - 23 750 об/мин;

В таблице приведены основные размеры подшипника NAO 9X22X12 TN, технические характеристики и номинальные значения.

Аналоги подшипника NAO 9X22X12 TN

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NAO 9X22X12 TN	9	22	12	ISO
NBS	NAO 9X22X12 TN	9	22	12	ISO

Аналог подшипника NAO 9X22X12 TN — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
