Роликовый подшипник K 12X15X13 TN

Подшипник K 12X15X13 TN — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения K 12X15X13, размер 12*15*13 мм.
Отечественный аналог - К12X15X13.

Стандарт: ISO
Бренды: INA, NBS, SKF
Внутренний диаметр: 12 мм
Наружный диаметр: 15 мм
Ширина: 13 мм
Масса: 0.002 кг

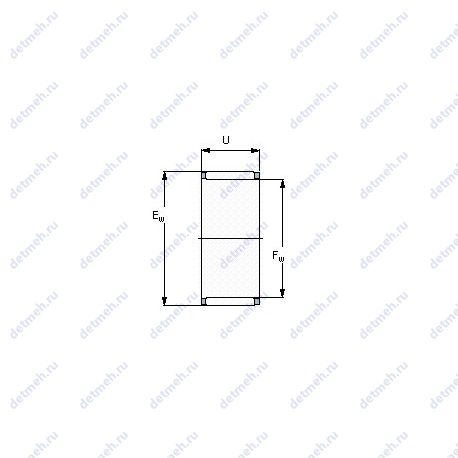

Подшипник K 12X15X13 TN чертеж — Чертеж подшипника K 12X15X13 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс K — Осевой цилиндрический ролик и клетка в сборе Суффикс TN — Литой сепаратор из пластмассы

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника K 12X15X13 TN

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Fw (мм) Диаметр дорожки качения вала - 12;
Ew (мм) Диаметр дорожки качения корпуса - 15;

Габаритные и посадочные размеры:

m (кг) Масса - 0.0023;
U (мм) Высота сепаратора - 13;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8.5;
C (kN) Грузоподъемность динамическая - 6.4;

Классификация:

Обозначение - k 12x15x13 tn;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Грузоподъемность динамическая - 6.16 кн;
Граничная нагрузка по усталости (Pu) - 0.98;
Количество дорожек качения - 1;
Уплотнение - нет;
Pu (N) Предел усталостной прочности - 980;
Fw (мм) Диаметр дорожки качения вала - 12;
U (мм) Высота сепаратора - 13;
Ew (мм) Диаметр дорожки качения корпуса - 15;
Диаметр отверстия комплекта шариков/роликов (Fw) - 12 мм;

Пропускная способность:

Грузоподъемность статическая - 8.65 кн;
Частота вращения номинальная - 26000 об/мин;
Частота вращения предельная - 30000 об/мин;
Co (kN) Грузоподъемность статическая - 8.65;
C (kN) Грузоподъемность динамическая - 6.16;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 26000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 17000;

Габаритные и посадочные размеры:

Наружный диаметр (Ew) - 15 мм;
Ширина (U) - 13 мм;
Масса - 0.0023 кг;
m (кг) Масса - 0.0023;
Внутренний диаметр - 12 мм;
Внешний диаметр - 15 мм;

Классификация:

Основной тип - роликовый игольчатый;
Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - k12x15x13tn, k 12x15x13 tn;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Диаметр отверстия комплекта шариков/роликов (Fw) - 12 мм;

Классификация:

Основной тип - роликовый игольчатый;
Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - k 12x15x13 tn;

Габаритные и посадочные размеры:

Внутренний диаметр - 12 мм;
Внешний диаметр - 15 мм;
Масса - 0.0024 кг;
Наружный диаметр (Ew) - 15 мм;
Ширина (Bc) - 13;

Пропускная способность:

Грузоподъемность динамическая - 6 кн;
Грузоподъемность статическая - 8.1 кн;
Частота вращения предельная при жидкой смазке - 25 650 об/мин;

В таблице приведены основные размеры подшипника K 12X15X13 TN, технические характеристики и номинальные значения.

Аналоги подшипника K 12X15X13 TN

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	К12X15X13	12	0	13	ГОСТ
SKF	K 12X15X13 TN	12	15	13	ISO
INA	K 12X15X13 TN	12	15	13	ISO
NBS	K 12X15X13 TN	12	15	13	ISO

Аналог подшипника K 12X15X13 TN — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
