Роликовый подшипник 804704 К5

Подшипник 804704 К5 — это отечественный роликовый радиальный подшипник, однорядный, без внутреннего кольца, с закрытым торцом (карданный), разной конструкции, обозначение основновного исполнения 804704, размер 22*35*26.50 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-1
Внутренний диаметр: 22 мм
Наружный диаметр: 35 мм
Ширина: 26.50 мм
Масса: 0.10 кг

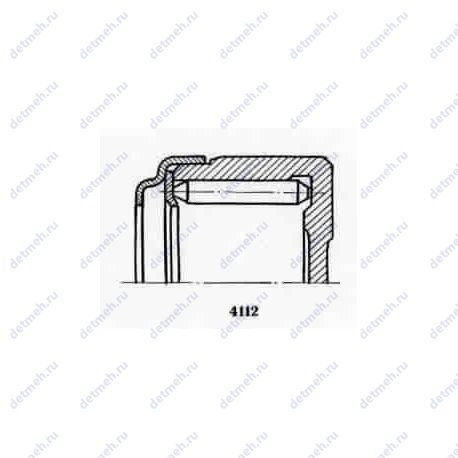

Подшипник 804704 К5 чертеж — Чертеж подшипника 804704 К5

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Применяемость

Таблица размеров и характеристик подшипника 804704 К5

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Форма роликов - игольчатые;
Основной тип - роликовый игольчатый, роликовый радиальный игольчатый;
Нагрузка - радиальная;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина - 26.5 мм;
Масса - 0.096 кг;
Внешний диаметр - 35 мм;
Внутренний диаметр - 22 мм;

Прочие характеристики:

Размеры. мм - 22x35x26.5;
Номер по - 804704 к5;

Производитель ГПЗ-1

ОАО "Московский подшипник"

Пропускная способность:

Co (kN) Грузоподъемность статическая - 43;
C (kN) Грузоподъемность динамическая - 25;

Прочие характеристики:

Материал Марка стали - шх-15;
ГОСТ - ету внипп.500, ту 37.006.065;

Габаритные и посадочные размеры:

m (кг) Масса - 0.097;
В (мм) Ширина - 26.5;
D (мм) Наружный диаметр - 35;
d (мм) Внутренний диаметр - 22;

Классификация:

Обозначение - 804704 к5;

В таблице приведены основные размеры подшипника 804704 К5, технические характеристики и номинальные значения.

Таблица модификаций подшипника 804704 К5

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
804704	Основное исполнение.	22	35	26.50	0.10
804704К1	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704К4	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704 КС	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К1С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К2С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К4С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3С17	Литол-24. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10

Модификации подшипника 804704 К5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 804704 К5

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	804704 К5	22	35	26.50	ГОСТ
ГОСТ	804704 К5	22	35	26.50	ГОСТ

Аналог подшипника 804704 К5 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Применение подшипника 804704 К5

ГАЗ 2705 Газель Система рулевого управления
ГАЗ 27057 Газель Система рулевого управления
ГАЗ 3221 Газель Система рулевого управления
ГАЗ 32212 Газель Система рулевого управления
ГАЗ 32213 Газель Система рулевого управления
ГАЗ 32217 Газель Система рулевого управления
ГАЗ 322172 Газель Система рулевого управления
ГАЗ 322173 Газель Система рулевого управления
ГАЗ 3301 Карданный вал (кардан)
ГАЗ 3302 Газель Система рулевого управления
ГАЗ 33021 Газель Система рулевого управления
ГАЗ 33023 Газель Система рулевого управления
ГАЗ 33027 Газель Система рулевого управления
ГАЗ 330273 Газель Система рулевого управления
ГАЗ 3306 Карданный вал (кардан)
ГАЗ 3307 Карданный вал (кардан)
ГАЗ 3309 Передача карданная
ГАЗ 52-01 Карданный вал (кардан)
ГАЗ 52-04 Карданный вал (кардан)
ГАЗ 52-05 Карданный вал (кардан)
ГАЗ 53-112 Карданный вал (кардан)
ГАЗ 53-12 Карданный вал (кардан)
ГАЗ 53А Карданный вал (кардан)
ГАЗ 53Б Карданный вал (кардан)
ГАЗ 66-01 Карданный вал (кардан)
ГАЗ 66-02 Карданный вал (кардан)
ГАЗ 66-04 Карданный вал (кардан)
ГАЗ 66-05 Карданный вал (кардан)
КАвЗ 685М Карданный вал (кардан)
Комбайн Дон-680 Вал привода карданного вальцов верхнего и нижнего
КрАЗ 214Б Лебедка шарниры вала карданного
Машина для разброски удобрений РОУ-6 Шарнир карданный
ПАЗ 3201 Карданный вал (кардан)
ПАЗ 672 Карданный вал (кардан)
Платформа-подборщик копнитель ПК-1.6А Шарнир АА-40
САЗ 3502 Карданный вал (кардан)
САЗ 3507 Карданный вал (кардан)
САЗ 4509 Карданный вал (кардан)
Трактор Т-150К Вал отбора мощности вал карданный
Трактор Т-150К Шарнир двойной
