Роликовый подшипник 804704 К3

Подшипник 804704 К3 — это отечественный роликовый радиальный подшипник, однорядный, без внутреннего кольца, с закрытым торцом (карданный), разной конструкции, обозначение основновного исполнения 804704, размер 22*35*26.50 мм.

Стандарт: ГОСТ
Бренды: SKF., ГОСТ
Внутренний диаметр: 22 мм
Наружный диаметр: 35 мм
Ширина: 26.50 мм
Масса: 0.10 кг

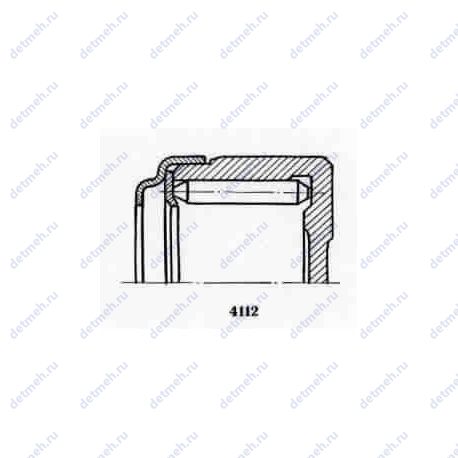

Подшипник 804704 К3 чертеж — Чертеж подшипника 804704 К3

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Применяемость

Таблица размеров и характеристик подшипника 804704 К3

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный игольчатый;
Тела качения - ролики;
Нагрузка - радиальная;
Форма роликов - игольчатые;

Производитель SKF.

Классификация:

Обозначение - 804704 к3;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 22;
D (мм) Наружный диаметр - 35;
В (мм) Ширина - 26.5;
m (кг) Масса - 0.097;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 25;
Co (kN) Грузоподъемность статическая - 43;

В таблице приведены основные размеры подшипника 804704 К3, технические характеристики и номинальные значения.

Таблица модификаций подшипника 804704 К3

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
804704	Основное исполнение.	22	35	26.50	0.10
804704К1	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704К4	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704 К5	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 КС	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К1С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К2С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К4С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3С17	Литол-24. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10

Модификации подшипника 804704 К3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 804704 К3

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF.	804704 К3	22	35	26.50	ГОСТ
ГОСТ	804704 К3	22	35	26.50	ГОСТ

Аналог подшипника 804704 К3 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Применение подшипника 804704 К3

БелАЗ 549(75т) Карданный вал (кардан)
БелАЗ 7420-9590 Карданный вал (кардан)
БелАЗ 7509(75т) Карданный вал (кардан)
ГАЗ 2705 Газель Система рулевого управления
ГАЗ 3302 Газель Система рулевого управления
ГАЗ 33081 Передача карданная
ГАЗ 3308 Карданный вал (кардан)
ГАЗ 3309 Передача карданная
КАвЗ 685М Карданный вал (кардан)
Комбайн Дон-1200 Вал карданный шарнир
Комбайн Дон-1500 Вал карданный шарнир
Комбайн КСК-100А Карданный вал (кардан)
Косилка КПС-5Г Карданный вал (кардан)
Косилка КПС-5Г Привод жатки вал карданный
КрАЗ 63221 Лебедка
КрАЗ 6446 Карданный вал (кардан)
КрАЗ 65032 Механизм переворотный
КрАЗ 6510 Механизм переворотный
МАЗ 504 Карданный вал (кардан)
МАЗ 5334 Карданный вал (кардан)
МАЗ 5335 Карданный вал (кардан)
МАЗ 5338 Карданный вал (кардан)
МАЗ 5430 Карданный вал (кардан)
МАЗ 5558 Карданный вал (кардан)
ПАЗ 3205 Карданный вал (кардан)
САЗ 3507-01 Карданный вал (кардан)
САЗ 35071 Карданный вал (кардан)
САЗ 35072 Карданный вал (кардан)
Трактор Т-150К Вал отбора мощности
Трактор Т-40А Мост передний ведущий соединения карданные
УРАЛ 4320 Карданный вал (кардан)
УРАЛ 5557 Карданный вал (кардан)
