Роликовый подшипник 804704 К3С17

Подшипник 804704 К3С17 — это отечественный роликовый радиальный подшипник, однорядный, без внутреннего кольца, с закрытым торцом (карданный), разной конструкции, обозначение основновного исполнения 804704, размер 22*35*26.50 мм.

Стандарт: ГОСТ
Бренды: SKF., ГОСТ
Внутренний диаметр: 22 мм
Наружный диаметр: 35 мм
Ширина: 26.50 мм
Масса: 0.10 кг

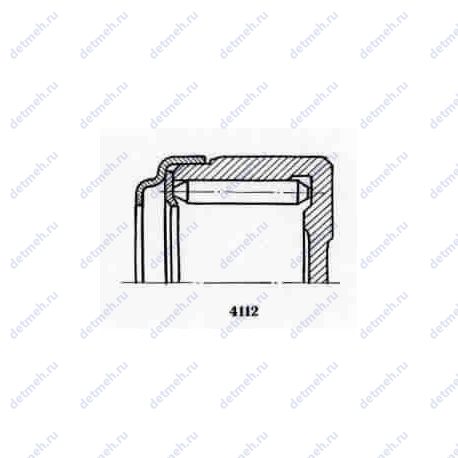

Подшипник 804704 К3С17 чертеж — Чертеж подшипника 804704 К3С17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С17 — Литол-24 Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 804704 К3С17

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный игольчатый;
Тела качения - ролики;
Нагрузка - радиальная;
Форма роликов - игольчатые;

Производитель SKF.

Классификация:

Обозначение - 804704 к3с17;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 22;
D (мм) Наружный диаметр - 35;
В (мм) Ширина - 26.5;
m (кг) Масса - 0.097;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 25;
Co (kN) Грузоподъемность статическая - 43;

В таблице приведены основные размеры подшипника 804704 К3С17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 804704 К3С17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
804704	Основное исполнение.	22	35	26.50	0.10
804704К1	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704К4	Штампованный сепаратор из черных металлов..	22	35	26.5	0
804704 К5	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 КС	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3	Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К1С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К3С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К2С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10
804704 К4С10	№ 158. Штампованный сепаратор из черных металлов..	22	35	26.50	0.10

Модификации подшипника 804704 К3С17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 804704 К3С17

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF.	804704 К3С17	22	35	26.50	ГОСТ
ГОСТ	804704 К3С17	22	35	26.50	ГОСТ

Аналог подшипника 804704 К3С17 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
