Роликовый подшипник 77196M

Подшипник 77196M — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77196, размер 480*700*200 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 480 мм
Наружный диаметр: 700 мм
Ширина: 200 мм
Масса: 577 кг

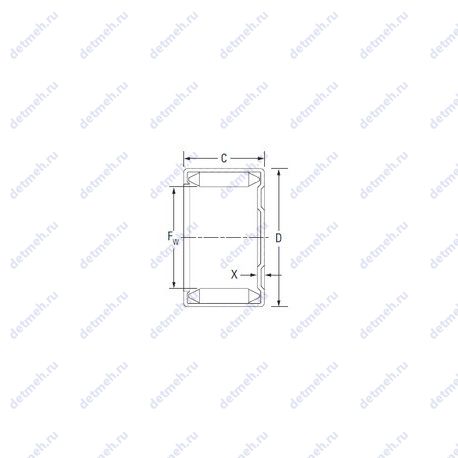

Подшипник 77196M чертеж — Чертеж подшипника 77196M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 77196M

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.32;
Расчетный коэффициент (Y2) - 3.13;
Расчетный коэффициент (Y1) - 2.10;
Расчетный коэффициент (Y0) - 2.05;

Прочие характеристики:

Размер (C1) - 180 мм.;
Размер (r4 min.) - 6.0 мм.;
Размер (r3 min.) - 6.0 мм.;
Размер (r2 min.) - 6.0 мм.;
Размер (r1 min.) - 6.0 мм.;
Номер по ГОСТ - 77196m;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 200 мм.;
Масса - 577.000 кг;
Ширина наружной обоймы (C) - 80 мм.;
Ширина рабочая (T) - 418 мм.;
Внешний диаметр - 700 мм., 700;
Внутренний диаметр - 480 мм., 480;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 17000 кн;
Грузоподъемность динамическая - 6500 кн;

В таблице приведены основные размеры подшипника 77196M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77196M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77196	Основное исполнение.	480	700	40	482
77196 М	Модифицированный контакт..	480	700	418.50	544
77196 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	480	700	418.50	544
77196 ХЛКМ	Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	480	700	418.50	544
6 77196 ХЛКМШ1	Нормы шумности. Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	480	700	418.50	544

Модификации подшипника 77196M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
787196ХКМ	480	700	200		Проточка на внешнем кольце для смазки
