Роликовый подшипник 77196 ЛМ

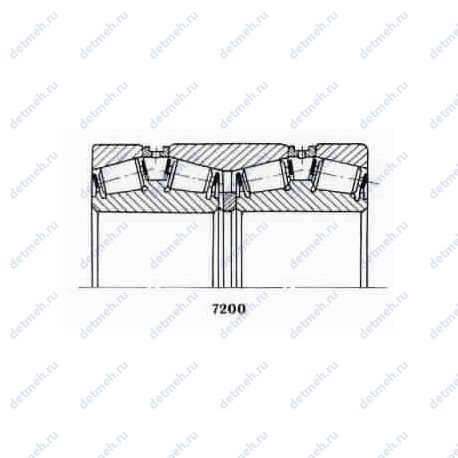

Подшипник 77196 ЛМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77196, размер 480*700*418.50 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 77196 ЛМ
Производитель ГПЗ-23+
ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.
Прочие характеристики:
- Номер по ГОСТ: 77196 лм
- N роликов Количество роликов: 128
- dxl (мм) Размеры ролика: 52.46/54.8х67.0
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 520
- Уплотнение: нет
- Количество дорожек качения: 4
Пропускная способность:
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 200
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 250
- Co (kN) Грузоподъемность статическая: 1662
- C (kN) Грузоподъемность динамическая: 6284
Габаритные и посадочные размеры:
- m (кг) Масса: 544
- В (мм) Ширина: 418.5
- D (мм) Наружный диаметр: 700
- d (мм) Внутренний диаметр: 480
- Ширина рабочая (T): 418.5 мм.
- Масса: 544 кг
- Внешний диаметр: 700. мм
- Внутренний диаметр: 480. мм
Классификация:
- Основной тип: роликовый радиальный-упорный
- Обозначение: 77196 лм
- Нагрузка: радиальная и осевая
- Тела качения: ролики
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Тип: конический
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
В таблице приведены основные размеры подшипника 77196 ЛМ, технические характеристики и номинальные значения.
Таблица модификаций подшипника 77196 ЛМ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 77196 | Основное исполнение. | 480 | 700 | 40 | 482 |
| 77196M | Роликовый радиально-упорный подшипник, четырехрядный. | 480 | 700 | 200 | 577 |
| 77196 М | Модифицированный контакт.. | 480 | 700 | 418.50 | 544 |
| 77196 ХЛКМ | Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. | 480 | 700 | 418.50 | 544 |
| 6 77196 ХЛКМШ1 | Нормы шумности. Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. | 480 | 700 | 418.50 | 544 |
Модификации подшипника 77196 ЛМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 77196 ЛМ
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-23 | 77196 ЛМ | 480 | 700 | 418.50 | ГОСТ |
| ГОСТ | 77196 ЛМ | 480 | 700 | 418.50 | ГОСТ |
Аналог подшипника 77196 ЛМ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
