Роликовый подшипник 77196 ХЛКМ

Подшипник 77196 ХЛКМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77196, размер 480*700*418.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 480 мм
Наружный диаметр: 700 мм
Ширина: 418.50 мм
Масса: 544 кг

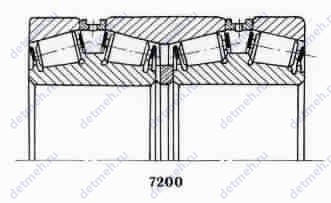

Подшипник 77196 ХЛКМ чертеж — Чертеж подшипника 77196 ХЛКМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни. Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт. Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77196 ХЛКМ

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 77196 хлкм;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 52.46/54.8х67.0;
N роликов Количество роликов - 128;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 700;
В (мм) Ширина - 418.5;
m (кг) Масса - 544;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 6284;
Co (kN) Грузоподъемность статическая - 1662;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 250;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 200;

В таблице приведены основные размеры подшипника 77196 ХЛКМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77196 ХЛКМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77196	Основное исполнение.	480	700	40	482
77196M	Роликовый радиально-упорный подшипник, четырехрядный.	480	700	200	577
77196 М	Модифицированный контакт..	480	700	418.50	544
77196 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	480	700	418.50	544
6 77196 ХЛКМШ1	Нормы шумности. Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	480	700	418.50	544

Модификации подшипника 77196 ХЛКМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
