Шариковый подшипник 70-228 АЛ

Подшипник 70-228 АЛ — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, обозначение основновного исполнения 228, размер 140*250*42 мм.
Импортный аналог - 6228MAC3.

Стандарт: ГОСТ
Бренд: ГПЗ-5
Внутренний диаметр: 140 мм
Наружный диаметр: 250 мм
Ширина: 42 мм
Масса: 9.82 кг

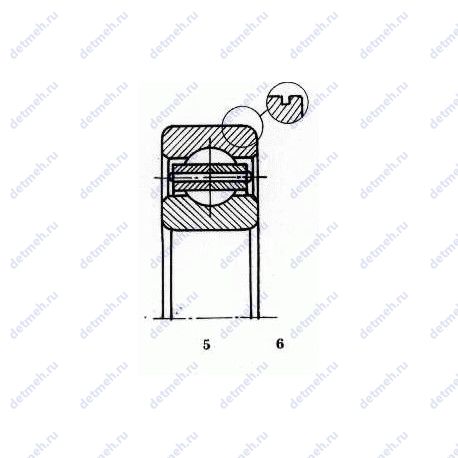

Подшипник 70-228 АЛ чертеж — Чертеж подшипника 70-228 АЛ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 70-228 АЛ

Производитель ГПЗ-5

ОАО "Ролтом", Россия, Томск

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 70-228 ал;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 140 мм;
Внешний диаметр - 250 мм;
Ширина (высота) (B) - 42 мм.;
Масса - 9.82 кг;
Ширина наружной обоймы (C) - 42 мм.;

В таблице приведены основные размеры подшипника 70-228 АЛ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 70-228 АЛ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
228	Основное исполнение.	140	250	42	7.45
228 А	Повышенная грузоподъемность.	140	250	42	9.82
228 Л	Сепаратор из латуни..	140	250	42	9.82
6-228	Шариковый радиальный подшипник, однорядный, комплектный, с сепаратором.	140	250	42	8.09
228 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	140	250	42	9.82
228 АЛ	Повышенная грузоподъемность. Сепаратор из латуни..	140	250	42	9.82
6-228 Л	Сепаратор из латуни..	140	250	42	9.82
6 228 А	Повышенная грузоподъемность.	140	250	42	9.34
228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Сепаратор из латуни..	140	250	42	9.82
6-228 АЛ	Повышенная грузоподъемность. Сепаратор из латуни..	140	250	42	9.82
6 228 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	140	250	42	9.82
66 228 Л	Сепаратор из латуни..	140	250	42	9.82
70-228 Л	Сепаратор из латуни..	140	250	42	9.82
8 228 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. .	140	250	42	9.82
6 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Сепаратор из латуни..	140	250	42	9.82
66-228 АЛ	Повышенная грузоподъемность. Сепаратор из латуни..	140	250	42	9.82
6 228 АЛШ	Повышенная грузоподъемность. Нормы шумности. Сепаратор из латуни..	140	250	42	9.82
66 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Сепаратор из латуни..	140	250	42	9.82
70 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Сепаратор из латуни..	140	250	42	9.82
76 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Сепаратор из латуни..	140	250	42	9.82
6 228 АЛШ1	Повышенная грузоподъемность. Нормы шумности. Сепаратор из латуни..	140	250	42	9.82

Модификации подшипника 70-228 АЛ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
50228	140	250	42
60228	140	250	42	При условии демонтажа одной защитной шайбы
80228	140	250	42	При условии демонтажа 2-х защитных шайб
150228	140	250	42	При условии демонтажа одной защитной шайбы
160228	140	250	42	При условии демонтажа одной защитной шайбы
180228	140	250	42	При условии демонтажа 2-х защитных шайб
80228 АКС17	140	250	42	При условии демонтажа 2-х защитных шайб	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
80228 С17	140	250	42	При условии демонтажа 2-х защитных шайб
