Подшипник 228 АЛ ГОСТ

Модификация 228 АЛ — это отечественный шариковый радиальный подшипник, однорядный, основное конструктивное исполнение - 228.
Импортный аналог - 6228MA.
Размер подшипника: 140*250*42 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-5
Внутренний диаметр: 140 мм
Наружный диаметр: 250 мм
Ширина: 42 мм
Масса: 9.82 кг

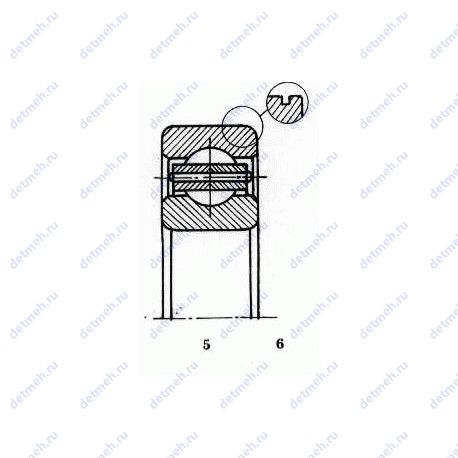

Подшипник 228 АЛ чертеж — Чертеж подшипника 228 АЛ

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Расшифровка
Модификации
Аналоги
Взаимозаменяемость
Размеры и характеристики

Расшифровка условного обозначения 228 АЛ

Суффикс А — Повышенная грузоподъемность Суффикс Л — Сепаратор из латуни.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 228 АЛ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
228	Основное исполнение.	140	250	42	7.45
228 А	Повышенная грузоподъемность	140	250	42	9.82
228 Л	Сепаратор из латуни.	140	250	42	9.82
6-228		140	250	42	8.09
6 228 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.	140	250	42	9.82
6 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Сепаратор из латуни.	140	250	42	9.82
6-228 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	140	250	42	9.82
6-228 Л	Сепаратор из латуни.	140	250	42	9.82
66 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Сепаратор из латуни.	140	250	42	9.82
66-228 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	140	250	42	9.82
66 228 Л	Сепаратор из латуни.	140	250	42	9.82
70 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Сепаратор из латуни.	140	250	42	9.82
70-228 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	140	250	42	9.82
70-228 Л	Сепаратор из латуни.	140	250	42	9.82
76 228 АКЛ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Сепаратор из латуни.	140	250	42	9.82
6 228 АЛШ1	Повышенная грузоподъемность Нормы шумности Сепаратор из латуни.	140	250	42	9.82
6 228 АЛШ	Повышенная грузоподъемность Нормы шумности Сепаратор из латуни.	140	250	42	9.82
6 228 А	Повышенная грузоподъемность	140	250	42	9.34
8 228 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.	140	250	42	9.82

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника 228 АЛ

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-5	228 АЛ	140	250	42	ГОСТ
SKF	6228 MA	140	250	42	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 228 АЛ

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
228	140	250	42
50228	140	250	42
60228	140	250	42	При условии демонтажа одной защитной шайбы
80228	140	250	42	При условии демонтажа 2-х защитных шайб
150228	140	250	42	При условии демонтажа одной защитной шайбы
160228	140	250	42	При условии демонтажа одной защитной шайбы
180228	140	250	42	При условии демонтажа 2-х защитных шайб
228 А	140	250	42			Повышенной грузоподъёмности
228 Л	140	250	42		Сепаратор из латуни
6-228	140	250	42
6 228 АК	140	250	42		Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
6 228 АКЛ	140	250	42		Проточка на внешнем кольце для смазки Сепаратор из латуни	Повышенной грузоподъёмности
6-228 АЛ	140	250	42		Сепаратор из латуни	Повышенной грузоподъёмности
6-228 Л	140	250	42		Сепаратор из латуни
66 228 АКЛ	140	250	42		Проточка на внешнем кольце для смазки Сепаратор из латуни	Повышенной грузоподъёмности
66-228 АЛ	140	250	42		Сепаратор из латуни	Повышенной грузоподъёмности
66 228 Л	140	250	42		Сепаратор из латуни
70 228 АКЛ	140	250	42		Проточка на внешнем кольце для смазки Сепаратор из латуни	Повышенной грузоподъёмности
70-228 АЛ	140	250	42		Сепаратор из латуни	Повышенной грузоподъёмности
70-228 Л	140	250	42		Сепаратор из латуни
76 228 АКЛ	140	250	42		Проточка на внешнем кольце для смазки Сепаратор из латуни	Повышенной грузоподъёмности
80228 АКС17	140	250	42	При условии демонтажа 2-х защитных шайб	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
80228 С17	140	250	42	При условии демонтажа 2-х защитных шайб
6 228 АЛШ1	140	250	42		Сепаратор из латуни	Повышенной грузоподъёмности
6 228 АЛШ	140	250	42		Сепаратор из латуни	Повышенной грузоподъёмности
6 228 А	140	250	42			Повышенной грузоподъёмности
8 228 АК	140	250	42		Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 228 АЛ

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-5

ГПЗ-5 — ОАО "Ролтом", Россия, Томск

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 228 ал;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 140 мм;
Внешний диаметр - 250 мм;
Ширина (высота) (B) - 42 мм.;
Масса - 9.82 кг;
Ширина наружной обоймы (C) - 42 мм.;
