Роликовый подшипник 697510AШ2
Подшипник 697510AШ2 — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697510, размер 50*90*23 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 1.432 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Ш2 — Нормы шумности
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 697510AШ2
Производитель ЕРК
Исходные данные для расчета:
- Расчетный коэффициент (Y0): 1.57
- Расчетный коэффициент (Y2): 2.39
- Расчетный коэффициент (Y1): 1.6
- Расчетный коэффициент (e): 0.42

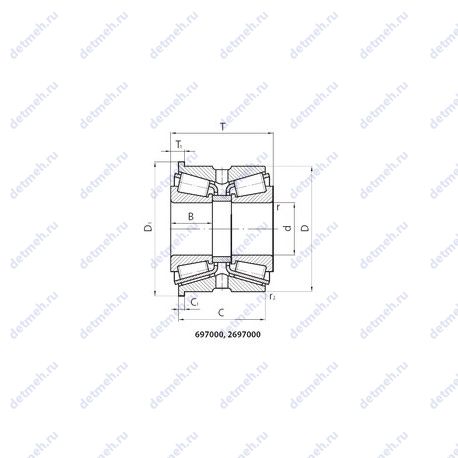

Габаритные и посадочные размеры:
- Ширина рабочая (T1): 10.8
- Наружный диаметр (D1): 100
- Ширина (высота) (B): 23 мм.
- Радиус наружней фаски: 1.5 мм.
- Масса: 1.432 кг
- Ширина наружной обоймы (C): 45 мм.
- Ширина рабочая (T): 54.625 мм.
- Внешний диаметр: 90 мм., 90
- Внутренний диаметр: 50 мм., 50
Прочие характеристики:
- Размер (C1): 6 мм.
- Размер (r2 min.): 0.5 мм.
- Номер по ГОСТ: 697510aш2
- Уплотнение: нет
- Количество дорожек качения: 2
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 5600 об/мин
- Грузоподъемность статическая: 232 кн
- Грузоподъемность динамическая: 157 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 697510AШ2, технические характеристики и номинальные значения.
Таблица модификаций подшипника 697510AШ2
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6 697510 | Роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце. | 50 | 90 | 54.63 | 1.44 |
| 6 697510 АШ2 | Повышенная грузоподъемность. Нормы шумности. | 50 | 90 | 54.63 | 1.44 |
Модификации подшипника 697510AШ2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 97510A | 50 | 90 | 23 |
