Роликовый подшипник 6-697510 АШ2

Подшипник 6-697510 АШ2 — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697510, размер 50*90*54.63 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-15, ГПЗ-9
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 54.63 мм
Масса: 1.44 кг

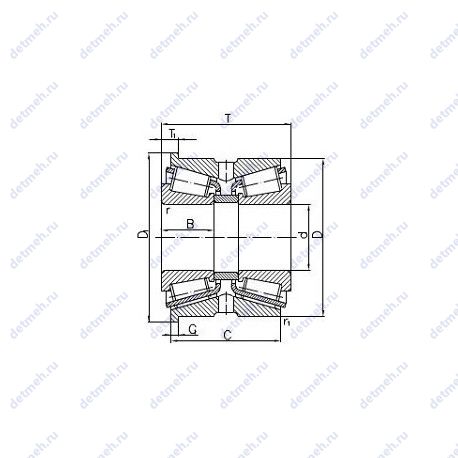

Подшипник 6-697510 АШ2 чертеж — Чертеж подшипника 6-697510 АШ2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс Ш2 — Нормы шумности

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 6-697510 АШ2

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 50;
Ширина рабочая (T) - 54.625 мм.;
Наружный диаметр (D1) - 100;
D (мм) Наружный диаметр - 90/100;
В (мм) Ширина - 54.625;
m (кг) Масса - 1.44;
Внутренний диаметр - 50 мм;
Внешний диаметр - 90 мм;
Масса - 1.44 кг;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
Номер по ГОСТ - 6-697510 аш2;

Классификация:

Обозначение - 6 697510 аш2;
Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 126;
Co (kN) Грузоподъемность статическая - 193;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4200;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 3000;

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Номер по ГОСТ - 6-697510 аш2;

Габаритные и посадочные размеры:

Наружный диаметр (D1) - 100;
Ширина рабочая (T) - 54.625 мм.;
Внутренний диаметр - 50 мм;
Внешний диаметр - 90 мм;
Масса - 1.44 кг;

Классификация:

Тела качения - ролики;
Нагрузка - радиальная и осевая;
Основной тип - роликовый радиальный-упорный;

В таблице приведены основные размеры подшипника 6-697510 АШ2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-697510 АШ2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6 697510	Роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце.	50	90	54.63	1.44
697510AШ2	Нормы шумности.	50	90	23	1.432

Модификации подшипника 6-697510 АШ2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 6-697510 АШ2

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-9	6 697510 АШ2	50	90	54.63	ГОСТ
ГПЗ-15	6 697510 АШ2	50	90	54.63	ГОСТ

Аналог подшипника 6-697510 АШ2 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
