Роликовый подшипник 97510A

Подшипник 97510A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97510, размер 50*90*23 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 1.36 кг

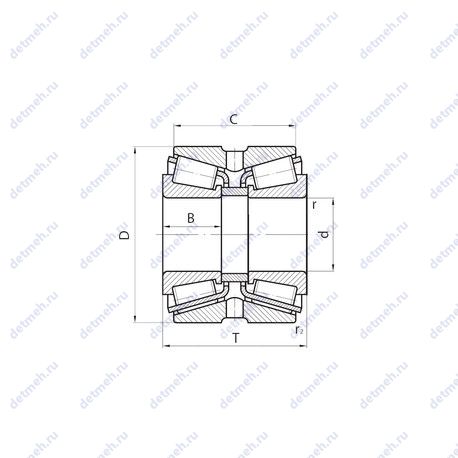

Подшипник 97510A чертеж — Чертеж подшипника 97510A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 97510A

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке: 3200 об/мин
Частота вращения предельная при жидкой смазке: 4000 об/мин
Грузоподъемность статическая: 232 кн
Грузоподъемность динамическая: 157 кн

Прочие характеристики:

Размер (r2 min.): 0.5 мм.
Номер по ГОСТ: 97510a
Уплотнение: нет
Количество дорожек качения: 2

Габаритные и посадочные размеры:

Ширина (высота) (B): 23 мм.
Радиус наружней фаски: 1.5 мм.
Масса: 1.360 кг
Ширина наружной обоймы (C): 45 мм.
Ширина рабочая (T): 54.625 мм.
Внешний диаметр: 90 мм., 90
Внутренний диаметр: 50 мм., 50

Исходные данные для расчета:

Расчетный коэффициент (Y2): 2.4
Расчетный коэффициент (Y1): 1.6
Расчетный коэффициент (Y0): 1.57
Расчетный коэффициент (e): 0.42

Классификация:

Основной тип: роликовый радиальный-упорный
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника 97510A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97510A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97510	Основное исполнение.	50	90	45	0
6-97510	Роликовый радиально-упорный подшипник, двухрядный.	50	90	45	1.44
97510 А	Повышенная грузоподъемность.	50	90	55	1.401
97510 А1	Повышенная грузоподъемность.	50	90	45	1.79

Модификации подшипника 97510A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
697510AШ2	50	90	23
