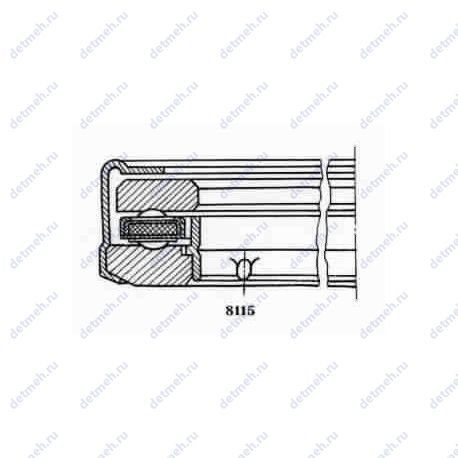

Шариковый подшипник 688811 АКС17
Подшипник 688811 АКС17 — это отечественный шариковый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 688811, размер 55*90*21 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 55 мм
Наружный диаметр: 90 мм
Ширина: 21 мм
Масса: 0.41 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 688811 АКС17
Производитель ГПЗ-20
ООО "Курский завод упорных подшипников"
Классификация:
- Обозначение: 688811 акс17
- Основной тип: шариковый упорный
- Нагрузка: осевая
- Тела качения: шарики
Прочие характеристики:
- N шариков Количество шариков: 8
- d шарика (мм) Диаметр шарика: 7.938
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 520
- Уплотнение: есть
- Количество дорожек качения: 1
- Номер по ГОСТ: 688811 акс17
Пропускная способность:
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 2000
- Co (kN) Грузоподъемность статическая: 90
- C (kN) Грузоподъемность динамическая: 38
Габаритные и посадочные размеры:
- m (кг) Масса: 0.410
- В (мм) Ширина: 21
- D (мм) Наружный диаметр: 90/89
- d (мм) Внутренний диаметр: 55
- Высота (H): 21 мм.
- Масса: 0.41 кг
- Внешний диаметр: 90. мм
- Внутренний диаметр: 55. мм
В таблице приведены основные размеры подшипника 688811 АКС17, технические характеристики и номинальные значения.
Таблица модификаций подшипника 688811 АКС17
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 688811 | Основное исполнение. | 55 | 90 | 21 | 0.41 |
| 688811 С9 | ЛЗ-31. | 55 | 90 | 21 | 0.409 |
| 688811 С17 | Литол-24. | 55 | 90 | 21 | 0.41 |
| 688811 С23 | ШРУС-4. | 55 | 90 | 21 | 0.409 |
| 688811 КС23 | ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 55 | 90 | 21 | 0.42 |
| 688811 АКС9 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ЛЗ-31. | 55 | 90 | 21 | 0.41 |
| 688811 АКС23 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4. | 55 | 90 | 21 | 0.41 |
| 688811 К2С23 | ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 55 | 90 | 21 | 0.41 |
| 688811 К1С23 | ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 55 | 90 | 21 | 0.41 |
| 688811 АК1С17 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24. | 55 | 90 | 21 | 0.41 |
| 688811 АК1С23 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4. | 55 | 90 | 21 | 0.41 |
Модификации подшипника 688811 АКС17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
