Шариковый подшипник 688811 АКС9

Подшипник 688811 АКС9 — это отечественный шариковый упорно-радиальный подшипник, обозначение основновного исполнения 688811, размер 55*90*21 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 55 мм
Наружный диаметр: 90 мм
Ширина: 21 мм
Масса: 0.41 кг

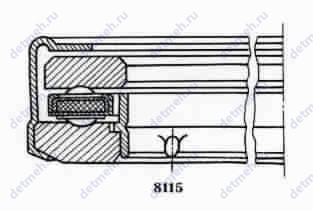

Подшипник 688811 АКС9 чертеж — Чертеж подшипника 688811 АКС9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Суффикс С9 — ЛЗ-31

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 688811 АКС9

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Классификация:

Обозначение - 688811 акс9;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 7.938;
N шариков Количество шариков - 8;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 55;
D (мм) Наружный диаметр - 90/89;
В (мм) Ширина - 21;
m (кг) Масса - 0.410;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 38;
Co (kN) Грузоподъемность статическая - 90;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

В таблице приведены основные размеры подшипника 688811 АКС9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 688811 АКС9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
688811	Основное исполнение.	55	90	21	0.41
688811 С9	ЛЗ-31.	55	90	21	0.409
688811 С17	Литол-24.	55	90	21	0.41
688811 С23	ШРУС-4.	55	90	21	0.409
688811 КС23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	55	90	21	0.42
688811 АКС17	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24.	55	90	21	0.41
688811 АКС23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	55	90	21	0.41
688811 К2С23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	55	90	21	0.41
688811 К1С23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	55	90	21	0.41
688811 АК1С17	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24.	55	90	21	0.41
688811 АК1С23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	55	90	21	0.41

Модификации подшипника 688811 АКС9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
