Шариковый подшипник 688811 К1С23

Подшипник 688811 К1С23 — это отечественный шариковый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 688811, размер 55*90*21 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-36
Внутренний диаметр: 55 мм
Наружный диаметр: 90 мм
Ширина: 21 мм
Масса: 0.41 кг

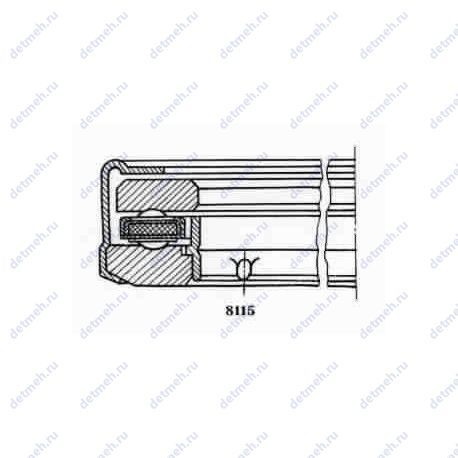

Подшипник 688811 К1С23 чертеж — Чертеж подшипника 688811 К1С23

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С23 — ШРУС-4 Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Применяемость

Таблица размеров и характеристик подшипника 688811 К1С23

Производитель ГПЗ-36

Классификация:

Обозначение - 688811 к1с23;

Прочие характеристики:

ГОСТ - ГОСТ 520;
d шарика (мм) Диаметр шарика - 7.938;
N шариков Количество шариков - 8;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 55;
D (мм) Наружный диаметр - 90/89;
m (кг) Масса - 0.410;
В (мм) Ширина - 21;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 38;
Co (kN) Грузоподъемность статическая - 90;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

В таблице приведены основные размеры подшипника 688811 К1С23, технические характеристики и номинальные значения.

Таблица модификаций подшипника 688811 К1С23

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
688811	Основное исполнение.	55	90	21	0.41
688811 С9	ЛЗ-31.	55	90	21	0.409
688811 С17	Литол-24.	55	90	21	0.41
688811 С23	ШРУС-4.	55	90	21	0.409
688811 КС23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	55	90	21	0.42
688811 АКС9	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ЛЗ-31.	55	90	21	0.41
688811 АКС17	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24.	55	90	21	0.41
688811 АКС23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	55	90	21	0.41
688811 К2С23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	55	90	21	0.41
688811 АК1С17	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24.	55	90	21	0.41
688811 АК1С23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	55	90	21	0.41

Модификации подшипника 688811 К1С23 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Применение подшипника 688811 К1С23

ЗИЛ 431410 Сцепление (фрикционная муфта)
ЗИЛ 431510 Сцепление (фрикционная муфта)
ЗИЛ 433110 Сцепление (фрикционная муфта)
ЗИЛ 433360 Сцепление (фрикционная муфта)
ЗИЛ 441510 Сцепление (фрикционная муфта)
ЗИЛ 442160 Сцепление (фрикционная муфта)
ЗИЛ 494560 Сцепление (фрикционная муфта)
ЗИЛ 495710 Сцепление (фрикционная муфта)
ЗИЛ 495810 Сцепление (фрикционная муфта)
