Роликовый подшипник 67609A1
Подшипник 67609A1 — это отечественный роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, обозначение основновного исполнения 67609, размер 45*100*36 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 36 мм
Масса: 1.46 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

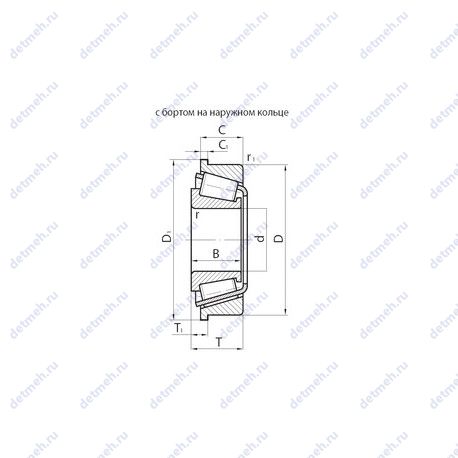

Таблица размеров и характеристик подшипника 67609A1
Производитель ЕРК
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.35
- Расчетный коэффициент (Y): 1.74
- Расчетный коэффициент (Y0): 0.96
Габаритные и посадочные размеры:
- Ширина рабочая (T1): 15.25
- Ширина (высота) (B): 36 мм.
- Радиус наружней фаски: 2.0 мм.
- Масса: 1.460 кг
- Ширина наружной обоймы (C): 30 мм.
- Ширина рабочая (T): 38.25 мм.
- Внешний диаметр: 100 мм., 100
- Внутренний диаметр: 45 мм., 45
Прочие характеристики:
- Размер (C1): 7 мм.
- Размер (D1): 106 мм.
- Размер (r1 min.): 1.5 мм.
- Номер по ГОСТ: 67609a1
- Уплотнение: нет
- Количество дорожек качения: 1
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 4800 об/мин
- Частота вращения предельная при пластичной смазке: 3600 об/мин
- Грузоподъемность статическая: 187 кн
- Грузоподъемность динамическая: 151 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 67609A1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 67609A1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 67609 А1 | Повышенная грузоподъемность. | 45 | 100 | 38.25 | 1.42 |
| 6 67609 А1 | Повышенная грузоподъемность. | 45 | 100 | 38.25 | 1.42 |
Модификации подшипника 67609A1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7609A | 45 | 100 | 36 |
