Роликовый подшипник 6-67609 А1

Подшипник 6-67609 А1 — это отечественный роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, обозначение основновного исполнения 67609, размер 45*100*38.25 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 38.25 мм
Масса: 1.42 кг

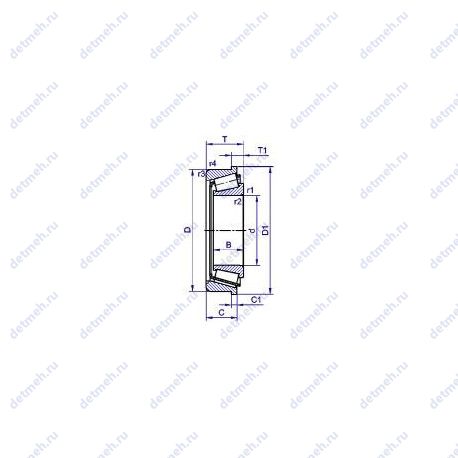

Подшипник 6-67609 А1 чертеж — Чертеж подшипника 6-67609 А1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-67609 А1

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 6 67609 а1;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 38.25;
m (кг) Масса - 1.42;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 114;
Co (kN) Грузоподъемность статическая - 90.5;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4800;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 3600;

В таблице приведены основные размеры подшипника 6-67609 А1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-67609 А1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
67609A1	Роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце.	45	100	36	1.46
67609 А1	Повышенная грузоподъемность.	45	100	38.25	1.42

Модификации подшипника 6-67609 А1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
7609	45	100	38.25
6-7609	45	100	38.25
6 7609 А	45	100	38.25		Повышенной грузоподъёмности
6У 7609 А	45	100	38.25		Повышенной грузоподъёмности Специальные тех. требования
6У 7609 АУШ	45	100	38.25		Повышенной грузоподъёмности Специальные тех. требования
7609 А	45	100	38.25		Повышенной грузоподъёмности
7609 КУ	45	100	38.25	Проточка на внешнем кольце для смазки	Специальные тех. требования
6 7609 АК	45	100	38.25	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
6 7609 АУШ	45	100	38.25		Повышенной грузоподъёмности Специальные тех. требования
7 7609 КУ	45	100	38.25	Проточка на внешнем кольце для смазки	Специальные тех. требования
7609 КУ4	45	100	38.25	Проточка на внешнем кольце для смазки	Специальные тех. требования
8 7609 А	45	100	38.25		Повышенной грузоподъёмности
8 7609 КУ	45	100	38.25	Проточка на внешнем кольце для смазки	Специальные тех. требования
