Подшипник 7609A ГОСТ

Модификация 7609A — это отечественный роликовый радиальный-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, основное конструктивное исполнение - 7609.
Размер подшипника: 45*100*36 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 36 мм
Масса: 1.39 кг

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Модификации
Взаимозаменяемость
Размеры и характеристики

Таблица модификаций подшипника 7609A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7609	Основное исполнение.	45	100	38.25	1.45
6-7609		45	100	38.25	1.4
6 7609 А	Повышенная грузоподъемность	45	100	38.25	1.33
6У 7609 А	Повышенная грузоподъемность	45	100	38.25	1.33
6У 7609 АУШ	Повышенная грузоподъемность Нормы шумности Дополнительные технические требования	45	100	38.25	1.33
7609 А	Повышенная грузоподъемность	45	100	38.25	1.33
7609 КУ	Дополнительные технические требования Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки	45	100	38.25	1.33
6 7609 АК	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.	45	100	38.25	1.33
6 7609 АУШ	Повышенная грузоподъемность Нормы шумности Дополнительные технические требования	45	100	38.25	1.33
7 7609 КУ	Дополнительные технические требования	45	100	38.25	1.33
7609 КУ4	Дополнительные технические требования Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки	45	100	38.25	1.33
8 7609 А	Повышенная грузоподъемность	45	100	38.25	1.33
8 7609 КУ	Дополнительные технические требования	45	100	38.25	1.33

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица взаимозаменяемостей подшипника 7609A

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
67609A1	45	100	36

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 7609A

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ЕРК

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;

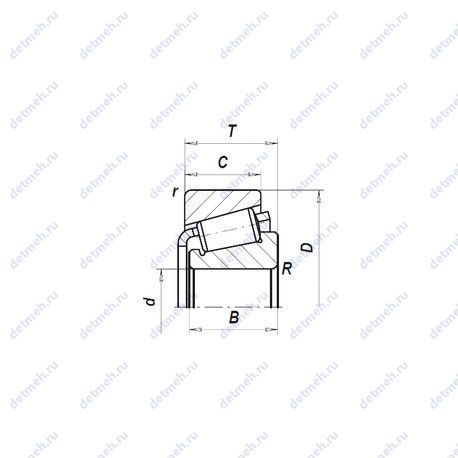

Габаритные и посадочные размеры:

Внутренний диаметр - 45, 45 мм.;
Внешний диаметр - 100, 100 мм.;
Ширина рабочая (T) - 38.25 мм.;
Ширина наружной обоймы (C) - 30 мм.;
Масса - 1.390 кг;
Радиус наружней фаски - 2.0 мм.;
Ширина (высота) (B) - 36 мм.;

Пропускная способность:

Грузоподъемность динамическая - 151 кн;
Грузоподъемность статическая - 187 кн;
Частота вращения предельная при пластичной смазке - 3600 об/мин;
Частота вращения предельная при жидкой смазке - 4800 об/мин;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.35;
Расчетный коэффициент (Y0) - 0.9;
Расчетный коэффициент (Y) - 1.7;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Номер по ГОСТ - 7609a;
Размер (r1 min.) - 1.5 мм.;
