Роликовый подшипник AXW 20

Подшипник AXW 20 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 20, размер 20*38*3.2 мм.

Стандарт: ISO
Бренды: INA, NBS, SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 38 мм
Ширина: 3.2 мм
Масса: 14 кг

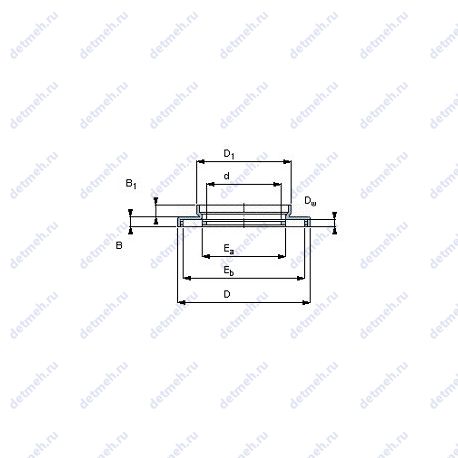

Подшипник AXW 20 чертеж — Чертеж подшипника AXW 20

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс AXW — Упорный игольчатый роликоподшипник с центрирующим фланцем, последующее число обозначает диаметр отверстия.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника AXW 20

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

Внутренний диаметр - 20 мм;
Масса - 0.014 кг;
Высота. мм - 3.2;
Внешний диаметр - 38 мм;
m (кг) Масса - 0.014;
D (мм) Наружный диаметр - 38;
d (мм) Внутренний диаметр - 20;

Пропускная способность:

Частота вращения предельная - 8000 об/мин;
Частота вращения номинальная - 4000 об/мин;
Грузоподъемность статическая - 47.5 кн;
C (kN) Грузоподъемность динамическая - 12;
Co (kN) Грузоподъемность статическая - 47.5;

Прочие характеристики:

Граничная нагрузка по усталости (Pu) - 5.6;
Грузоподъемность динамическая - 12 кн;
Количество дорожек качения - 1;
Размеры. мм - 20x38x3.2;
Dw (мм) Диаметр тела качения - 2;
Pu (N) Предел усталостной прочности - 5300;
Размер (Eb) - 34;
Размер (Ea) - 22;
Размер (D1) - 26 мм;
Размер (B1) - 3.5 мм;
Размер (B) - 3.2 мм;
Уплотнение - нет;

Классификация:

Обозначение - axw 20, axw20;
Форма роликов - игольчатые;
Тела качения - ролики;
Основной тип - роликовый игольчатый;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Прочие характеристики:

Размер (B1) - 3.5 мм;
Размер (B) - 3.2 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 20x26x3.2;

Габаритные и посадочные размеры:

Наружный диаметр (D1) - 26;
Внутренний диаметр - 20 мм;
Масса - 0.014 кг;
Высота. мм - 3.2;
Внешний диаметр - 38 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 10 000 об/мин;
Грузоподъемность статическая - 45.6 кн;
Грузоподъемность динамическая - 12.7 кн;

Классификация:

Обозначение - axw 20;
Форма роликов - игольчатые;
Тела качения - ролики;
Основной тип - роликовый игольчатый;

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Co (kN) Грузоподъемность статическая - 46.5;
C (kN) Грузоподъемность динамическая - 13.1;
Частота вращения предельная - 9 900 об/мин;
Грузоподъемность статическая - 46.5 кн;
Грузоподъемность динамическая - 13.1 кн;
Частота вращения номинальная - 4 900 об/мин;

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 38;
m (кг) Масса - 0.014;
В (мм) Ширина - 3.2;
d (мм) Внутренний диаметр - 20;
Высота. мм - 3.2;
Масса - 14 кг;
Внешний диаметр - 38 мм;
Внутренний диаметр - 20 мм;

Прочие характеристики:

Граничная нагрузка по усталости (Pu) - 4.75;
Размер (Eb) - 34;
Размер (Ea) - 22;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (B) - 3.2 мм;
Размеры. мм - 20x38x3.2;
Размер (D1) - 26 мм;
Размер (B1) - 3.5 мм;

Классификация:

Обозначение - axw 20, axw20;
Форма роликов - игольчатые;
Тела качения - ролики;
Основной тип - роликовый игольчатый;

В таблице приведены основные размеры подшипника AXW 20, технические характеристики и номинальные значения.

Аналоги подшипника AXW 20

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	AXW 20	20	38	3.2	ISO
INA	AXW 20	20	38	3.2	ISO
NBS	AXW 20	20	38	3.2	ISO

Аналог подшипника AXW 20 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
