Подшипник 66-42204 Е1 ГОСТ

Модификация 66-42204 Е1 — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, основное конструктивное исполнение - 42204.
Импортный аналог - NJ204ECTP64.
Размер подшипника: 20*47*14 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-4
  3. Внутренний диаметрВнутренний диаметр: 20 мм
  4. Наружный диаметрНаружный диаметр: 47 мм
  5. ШиринаШирина: 14 мм
  6. МассаМасса: 0.1164 кг

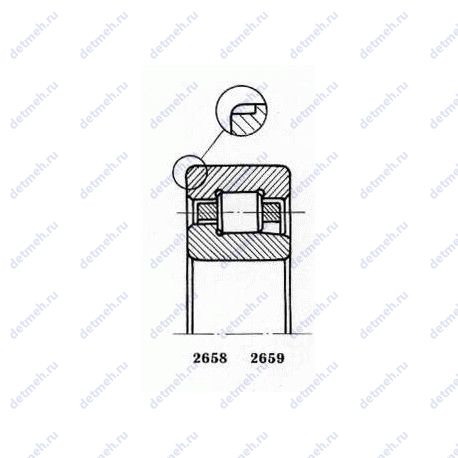

Подшипник 66-42204 Е1 чертеж

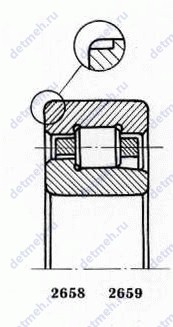

Чертеж подшипника 66-42204 Е1

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 66-42204 Е1

Суффикс Е — Сепаратор из текстолита.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 66-42204 Е1

НомерТехнические требованияd,ммD,ммB,ммm,кг
42204Основное исполнение.2047140.112
42204 Д1Сепаратор из алюминиевого сплава.
2047140.12
42204 ЕСепаратор из текстолита.
2047140.13
42204 ЛСепаратор из латуни.
2047140.13
42204 Л1Сепаратор из латуни.
2047140.12
42204EШ1Нормы шумности
2047140.116
5 42204 Б4Сепаратор из безоловянистой бронзы.
2047140.1313
5 42204 Б5Сепаратор из безоловянистой бронзы.
2047140.1313
55-42204 БСепаратор из безоловянистой бронзы.
2047140.13
55 42204 Б4Сепаратор из безоловянистой бронзы.
2047140.1313
6-422042047140.1
6 42204 Б4Т2Температура отпуска: 250°, Рабочая температура: 200°
Сепаратор из безоловянистой бронзы.
2047140.1313
66 42204 ЕСепаратор из текстолита.
2047140.12
66 42204 ЕШ1Нормы шумности
Сепаратор из текстолита.
2047140.12
В66 42204 АЕМПовышенная грузоподъемность
Сепаратор из текстолита.
Модифицированный контакт.
2047140.12
42204 АЕМШ1Повышенная грузоподъемность
Нормы шумности
Сепаратор из текстолита.
Модифицированный контакт.
2047140.12
В66 42204 ЕСепаратор из текстолита.
2047140.12
6 42204 Л3Сепаратор из латуни.
2047140.12
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 66-42204 Е1

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
2204204714
12204204714
42204204714
102204204714
102204M204714
12204 К2204714Проточка на внешнем кольце для смазки
12204 Л204714Сепаратор из латуни
20 12204 К2204714Проточка на внешнем кольце для смазки
2204 Л204714Сепаратор из латуни
2204 Л2204714Сепаратор из латуни
28 12204 К2204714Проточка на внешнем кольце для смазки
32204 Д204714Сепаратор из алюминиевого сплава
42204 Д1204714Сепаратор из алюминиевого сплава
42204 Е204714Сепаратор из текстолита
42204 Л204714Сепаратор из латуни
42204 Л1204714Сепаратор из латуни
42204EШ1204714
5 32204 Б1204714Сепаратор из бронзы
5 32204 Б1Т2204714Сепаратор из бронзы
Для повышенных температур
5 32204 Р204714Детали из теплостойких сплавов стали
5 32204 Р1204714Детали из теплостойких сплавов стали
5 42204 Б4204714Сепаратор из бронзы
5 42204 Б5204714Сепаратор из бронзы
55 32204 Б1204714Сепаратор из бронзы
55-42204 Б204714Сепаратор из бронзы
55 42204 Б4204714Сепаратор из бронзы
6 12204 К2204714Проточка на внешнем кольце для смазки
6-42204204714
6 42204 Б4Т2204714Сепаратор из бронзы
Для повышенных температур
66 42204 Е204714Сепаратор из текстолита
66 42204 ЕШ1204714Сепаратор из текстолита
7-12204 К2204714Проточка на внешнем кольце для смазки
75 32204 Б1204714Сепаратор из бронзы
75-32204 Б1Т2204714Сепаратор из бронзы
Для повышенных температур
8 12204 К2204714Проточка на внешнем кольце для смазки
В66 42204 АЕМ204714Сепаратор из текстолита
Повышенной грузоподъёмности
42204 АЕМШ1204714Сепаратор из текстолита
Повышенной грузоподъёмности
В66 42204 Е204714Сепаратор из текстолита
6 42204 Л3204714Сепаратор из латуни
102204 М204714
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 66-42204 Е1

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 66-42204 е1;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 20 мм;
  • Внешний диаметр - 47 мм;
  • Ширина (высота) (B) - 14 мм.;
  • Масса - 0.1164 кг;
  • Ширина наружной обоймы (C) - 14 мм.;
×
