Роликовый подшипник 42204EШ1
Подшипник 42204EШ1 — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, обозначение основновного исполнения 42204, размер 20*47*14 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.116 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Ш1 — Нормы шумности
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 42204EШ1
Производитель ЕРК
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 13000 об/мин;
- Частота вращения предельная при жидкой смазке - 16000 об/мин;
- Грузоподъемность статическая - 15.2 кн;
- Грузоподъемность динамическая - 17.7 кн;
Прочие характеристики:
- Размер (r4 min.) - 1 мм.;
- Размер (r3 min.) - 1 мм.;
- Размер (r2 min.) - 1 мм.;
- Размер (D1) - 36.8 мм.;
- Размер (r1 min.) - 1 мм.;
- Номер по ГОСТ - 42204eш1;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размер (d1) - 29.9 мм.;

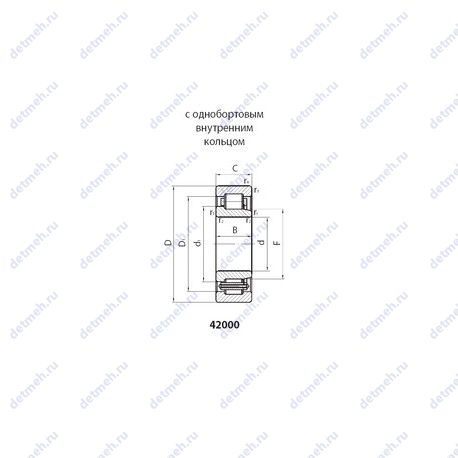

Габаритные и посадочные размеры:
- Внутренний диаметр (F) - 27 мм.;
- Ширина (высота) (B) - 14 мм.;
- Масса - 0.116 кг;
- Ширина наружной обоймы (C) - 14 мм.;
- Внешний диаметр - 47 мм., 47;
- Внутренний диаметр - 20 мм., 20;
Классификация:
- Основной тип - роликовый радиальный;
- Нагрузка - радиальная;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника 42204EШ1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 42204EШ1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 42204 | Основное исполнение. | 20 | 47 | 14 | 0.112 |
| 42204 Е | Сепаратор из текстолита.. | 20 | 47 | 14 | 0.13 |
| 42204 Л | Сепаратор из латуни.. | 20 | 47 | 14 | 0.13 |
| 6-42204 | Роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом. | 20 | 47 | 14 | 0.1 |
| 42204 Д1 | Сепаратор из алюминиевого сплава.. | 20 | 47 | 14 | 0.12 |
| 42204 Л1 | Сепаратор из латуни.. | 20 | 47 | 14 | 0.12 |
| 5 42204 Б4 | Сепаратор из безоловянистой бронзы.. | 20 | 47 | 14 | 0.1313 |
| 5 42204 Б5 | Сепаратор из безоловянистой бронзы.. | 20 | 47 | 14 | 0.1313 |
| 55-42204 Б | Сепаратор из безоловянистой бронзы.. | 20 | 47 | 14 | 0.13 |
| 66 42204 Е | Сепаратор из текстолита.. | 20 | 47 | 14 | 0.12 |
| 6 42204 Л3 | Сепаратор из латуни.. | 20 | 47 | 14 | 0.12 |
| 55 42204 Б4 | Сепаратор из безоловянистой бронзы.. | 20 | 47 | 14 | 0.1313 |
| 66-42204 Е1 | Сепаратор из текстолита.. | 20 | 47 | 14 | 0.1164 |
| 42204 АЕМШ1 | Повышенная грузоподъемность. Нормы шумности. Сепаратор из текстолита.. Модифицированный контакт.. | 20 | 47 | 14 | 0.12 |
| В66 42204 Е | Сепаратор из текстолита.. | 20 | 47 | 14 | 0.12 |
| 6 42204 Б4Т2 | Температура отпуска: 250°, Рабочая температура: 200°. Сепаратор из безоловянистой бронзы.. | 20 | 47 | 14 | 0.1313 |
| 66 42204 ЕШ1 | Нормы шумности. Сепаратор из текстолита.. | 20 | 47 | 14 | 0.12 |
| В66 42204 АЕМ | Повышенная грузоподъемность. Сепаратор из текстолита.. Модифицированный контакт.. | 20 | 47 | 14 | 0.12 |
Модификации подшипника 42204EШ1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2204 | 20 | 47 | 14 | |||
| 12204 | 20 | 47 | 14 | |||
| 102204 | 20 | 47 | 14 | |||
| 102204M | 20 | 47 | 14 | |||
| 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 12204 Л | 20 | 47 | 14 | Сепаратор из латуни | ||
| 20 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 2204 Л | 20 | 47 | 14 | Сепаратор из латуни | ||
| 2204 Л2 | 20 | 47 | 14 | Сепаратор из латуни | ||
| 28 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 32204 Д | 20 | 47 | 14 | Сепаратор из алюминиевого сплава | ||
| 5 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 5 32204 Б1Т2 | 20 | 47 | 14 | Сепаратор из бронзы | Для повышенных температур | |
| 5 32204 Р | 20 | 47 | 14 | Детали из теплостойких сплавов стали | ||
| 5 32204 Р1 | 20 | 47 | 14 | Детали из теплостойких сплавов стали | ||
| 55 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 6 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 7-12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 75 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 75-32204 Б1Т2 | 20 | 47 | 14 | Сепаратор из бронзы | Для повышенных температур | |
| 8 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 102204 М | 20 | 47 | 14 |
