Подшипник 102204 М ГОСТ
Модификация 102204 М — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102204.
Размер подшипника: 20*47*14 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.11 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 102204 М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 102204 М
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 102204 М
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2204 | 20 | 47 | 14 | |||
| 12204 | 20 | 47 | 14 | |||
| 42204 | 20 | 47 | 14 | |||
| 102204 | 20 | 47 | 14 | |||
| 102204M | 20 | 47 | 14 | |||
| 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 12204 Л | 20 | 47 | 14 | Сепаратор из латуни | ||
| 20 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 2204 Л | 20 | 47 | 14 | Сепаратор из латуни | ||
| 2204 Л2 | 20 | 47 | 14 | Сепаратор из латуни | ||
| 28 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 32204 Д | 20 | 47 | 14 | Сепаратор из алюминиевого сплава | ||
| 42204 Д1 | 20 | 47 | 14 | Сепаратор из алюминиевого сплава | ||
| 42204 Е | 20 | 47 | 14 | Сепаратор из текстолита | ||
| 42204 Л | 20 | 47 | 14 | Сепаратор из латуни | ||
| 42204 Л1 | 20 | 47 | 14 | Сепаратор из латуни | ||
| 42204EШ1 | 20 | 47 | 14 | |||
| 5 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 5 32204 Б1Т2 | 20 | 47 | 14 | Сепаратор из бронзы | Для повышенных температур | |
| 5 32204 Р | 20 | 47 | 14 | Детали из теплостойких сплавов стали | ||
| 5 32204 Р1 | 20 | 47 | 14 | Детали из теплостойких сплавов стали | ||
| 5 42204 Б4 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 5 42204 Б5 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 55 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 55-42204 Б | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 55 42204 Б4 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 6 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 6-42204 | 20 | 47 | 14 | |||
| 6 42204 Б4Т2 | 20 | 47 | 14 | Сепаратор из бронзы | Для повышенных температур | |
| 66 42204 Е | 20 | 47 | 14 | Сепаратор из текстолита | ||
| 66-42204 Е1 | 20 | 47 | 14 | Сепаратор из текстолита | ||
| 66 42204 ЕШ1 | 20 | 47 | 14 | Сепаратор из текстолита | ||
| 7-12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 75 32204 Б1 | 20 | 47 | 14 | Сепаратор из бронзы | ||
| 75-32204 Б1Т2 | 20 | 47 | 14 | Сепаратор из бронзы | Для повышенных температур | |
| 8 12204 К2 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| В66 42204 АЕМ | 20 | 47 | 14 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 42204 АЕМШ1 | 20 | 47 | 14 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| В66 42204 Е | 20 | 47 | 14 | Сепаратор из текстолита | ||
| 6 42204 Л3 | 20 | 47 | 14 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

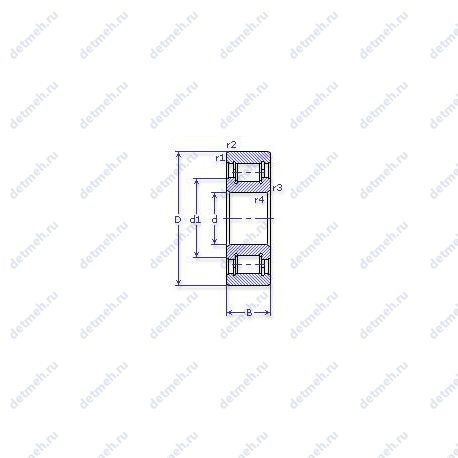

Таблица размеров и характеристик подшипника 102204 М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - 102204 м;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 47;
- В (мм) Ширина - 14;
- m (кг) Масса - 0.11;
- r1. r2 min (мм) Радиус фаски - 1.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 14.7;
- Co (kN) Грузоподъемность статическая - 7.35;
