Роликовый подшипник RPNA 20/35

Подшипник RPNA 20/35 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 20/35, размер 20*35*16 мм.

Стандарт: ISO
Бренды: CX, SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 35 мм
Ширина: 16 мм
Масса: 0.062 кг

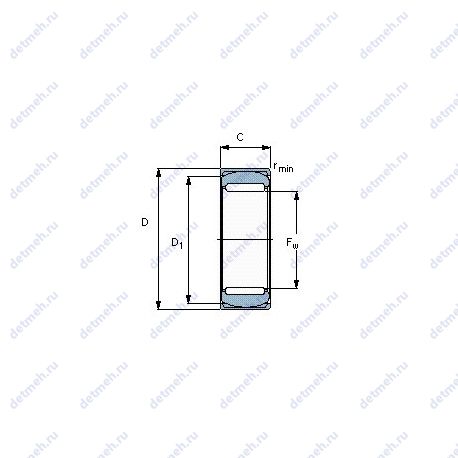

Подшипник RPNA 20/35 чертеж — Чертеж подшипника RPNA 20/35

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RPNA — Подшипник без внутреннего кольца + Самоустанавливающийся игольчатый роликоподшипник.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника RPNA 20/35

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Предельная частота вращения - 22000 об/мин;
Динамическая грузоподъемность (C) - 13.2 кн;
Статическая грузоподъемность (C0) - 19.3 кн;
Номинальная частота вращения - 19000 об/мин;
Co (kN) Грузоподъемность статическая - 19.3;
C (kN) Грузоподъемность динамическая - 13.2;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 19000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 13000;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 16 мм;
Масса - 0.062 кг;
Наружный диаметр (D) - 35 мм;
Высота. мм - 16;
D (мм) Наружный диаметр - 35;
m (кг) Масса - 0.062;
C (мм) Ширина наружного кольца - 16;
Внешний диаметр - 20 мм;
Внутренний диаметр - 35 мм;

Прочие характеристики:

Граничная нагрузка по усталости (Pu) - 2.3 кн;
Размер (D1) - 30.5 мм;
Размер сопряженных деталей (ra max.) - 0.8 мм;
Da min. - 29.5 мм;
Da max. - 30.5 мм;
r min. - 0.8 мм;
Fw - 20 мм;
Pu (N) Предел усталостной прочности - 2280;
Fw (мм) Диаметр дорожки качения вала - 20;
Размеры. мм - 35x20x16;

Классификация:

Нагрузка - радиальная;
Обозначение - rpna 20/35;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Тела качения - ролики;
Основной тип - роликовый игольчатый;
Форма роликов - игольчатые;
Обозначение - rpna20/35;

Прочие характеристики:

Размеры. мм - 20x35x16;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 20 мм;
Размер (d1) - 30.5 мм;

Габаритные и посадочные размеры:

Внутренний диаметр - 20 мм;
Внешний диаметр - 35 мм;
Высота. мм - 16;
Масса - 0.062 кг;
Ширина (высота) (B) - 16 мм;

Пропускная способность:

Грузоподъемность динамическая - 13 кн;
Грузоподъемность статическая - 17.5 кн;
Частота вращения предельная - 21000 об/мин;

В таблице приведены основные размеры подшипника RPNA 20/35, технические характеристики и номинальные значения.

Аналоги подшипника RPNA 20/35

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	RPNA 20/35	20	35	16	ISO
SKF	RPNA 20/35	20	35	16	ISO

Аналог подшипника RPNA 20/35 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
