Роликовый подшипник PNA 30/52

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - pna30/52;

Прочие характеристики:

• Размеры. мм - 30x52x20;
• Допуск - +/-0.5;
• Размер (r) - 0.8 мм;
• m - 181 g;
• Cr - 27500 n;
• C0r - 41500 n;
• Cur - 7300 n;
• nG - 12900 1/min;
• Размер (D1) - 47.5 мм;
• F - 35 мм;
• s - 0.5 мм;
• Размер (r1 min.) - 0.3 мм;

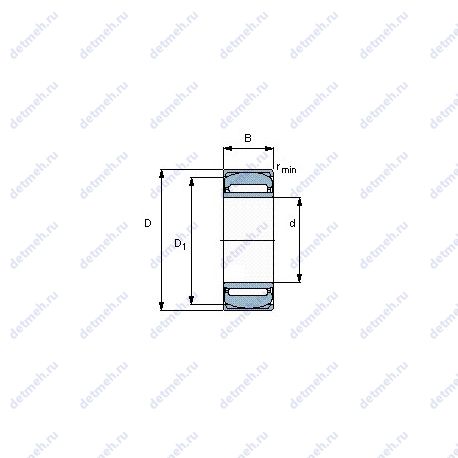

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 20;
• Наружный диаметр (D) - 52 мм;
• Ширина наружной обоймы (C) - 20 мм;
• Ширина (высота) (B) - 20 мм;
• Внутренний диаметр (d) - 30 мм;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - pna 30/52;

Прочие характеристики:

• Размеры. мм - 30x52x20;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (D1) - 47.5 мм;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 0.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 20;
• Масса - 0.181 кг;
• Ширина наружной обоймы (C) - 20 мм;
• Радиус наружней фаски - 0.8 мм;
• Внутренний диаметр (F) - 35 мм;
• Ширина (высота) (B) - 20 мм;

Пропускная способность:

• Грузоподъемность динамическая - 23.1 кн;
• Грузоподъемность статическая - 39.4 кн;
• Частота вращения предельная при жидкой смазке - 13 000 об/мин;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - pna 30/52;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 52x30x20;
• Граничная нагрузка по усталости (Pu) - 5.6 кн;
• Размер (D1) - 47.5 мм;
• Размер сопряженных деталей (ra max.) - 0.8 мм;
• r1.2 min. - 0.3 мм;
• Da min. - 46.5 мм;
• Da max. - 47.5 мм;
• rb max. - 0.3 мм;
• da min. - 32 мм;
• F - 35 мм;
• r min. - 0.8 мм;
• s - 0.5 мм;
• Pu (N) Предел усталостной прочности - 5600;

Габаритные и посадочные размеры:

• Внутренний диаметр - 52 мм;
• Внешний диаметр - 30 мм;
• Высота. мм - 20;
• Масса - 0.181 кг;
• Наружный диаметр (D) - 52 мм;
• Внутренний диаметр (d) - 30 мм;
• Ширина (высота) (B) - 20 мм;
• d (мм) Внутренний диаметр - 30;
• D (мм) Наружный диаметр - 52;
• m (кг) Масса - 0.18;
• В (мм) Ширина - 20;

Пропускная способность:

• Динамическая грузоподъемность (C) - 24.6 кн;
• Статическая грузоподъемность (C0) - 45 кн;
• Номинальная частота вращения - 11000 об/мин;
• Предельная частота вращения - 13000 об/мин;
• Co (kN) Грузоподъемность статическая - 45;
• C (kN) Грузоподъемность динамическая - 24.6;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - pna30/52;

Прочие характеристики:

• Размеры. мм - 30x52x20;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 35 мм;
• Размер (d1) - 47.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 20;
• Масса - 0.181 кг;
• Ширина (высота) (B) - 20 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - pna30/52;

Прочие характеристики:

• Размеры. мм - 30x52x20;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 35 мм;
• Размер (d1) - 47.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 20;
• Масса - 0.181 кг;
• Ширина (высота) (B) - 20 мм;

Пропускная способность:

• Грузоподъемность динамическая - 24.3 кн;
• Грузоподъемность статическая - 41.5 кн;
• Частота вращения предельная - 13000 об/мин;
