Роликовый подшипник PNA 12/28

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

• Основной тип: роликовый игольчатый
• Тела качения: ролики
• Форма роликов: игольчатые
• Обозначение: pna12/28

Прочие характеристики:

• Размеры. мм: 12x28x12
• Допуск: +/-0.5
• Размер (r): 0.8 мм
• m: 37 g
• Cr: 7800 n
• C0r: 7900 n
• Cur: 1430 n
• nG: 24100 1/min
• Размер (D1): 24.5 мм
• F: 15 мм
• s: 0.5 мм
• Размер (r1 min.): 0.3 мм

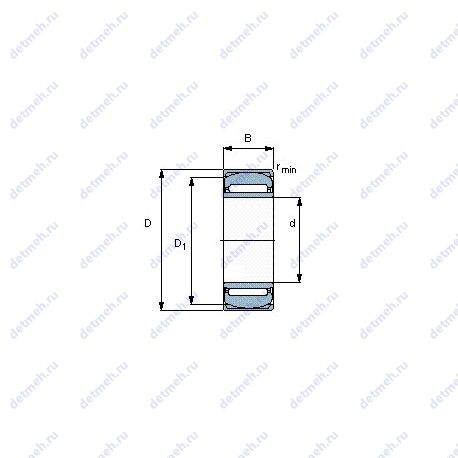

Габаритные и посадочные размеры:

• Внутренний диаметр: 12 мм
• Внешний диаметр: 28 мм
• Высота. мм: 12
• Наружный диаметр (D): 28 мм
• Ширина наружной обоймы (C): 12 мм
• Ширина (высота) (B): 12 мм
• Внутренний диаметр (d): 12 мм

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Классификация:

• Основной тип: роликовый игольчатый
• Тела качения: ролики
• Форма роликов: игольчатые
• Обозначение: pna 12/28

Прочие характеристики:

• Размеры. мм: 12x28x12
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (D1): 24.5 мм
• Расстояние от торца тугого кольца до центра радиуса сферы (S): 0.5 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 12 мм
• Внешний диаметр: 28 мм
• Высота. мм: 12
• Масса: 0.037 кг
• Ширина наружной обоймы (C): 12 мм
• Радиус наружней фаски: 0.8 мм
• Внутренний диаметр (F): 15 мм
• Ширина (высота) (B): 12 мм

Пропускная способность:

• Грузоподъемность динамическая: 6.5 кн
• Грузоподъемность статическая: 7.5 кн
• Частота вращения предельная при жидкой смазке: 24 000 об/мин

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип: роликовый радиальный
• Тела качения: ролики
• Обозначение: pna 12/28
• Нагрузка: радиальная

Прочие характеристики:

• Размеры. мм: 28x12x12
• Граничная нагрузка по усталости (Pu): 1.1 кн
• Размер (D1): 24.5 мм
• Размер сопряженных деталей (ra max.): 0.8 мм
• r1.2 min.: 0.3 мм
• Da min.: 23.5 мм
• Da max.: 24.5 мм
• rb max.: 0.3 мм
• da min.: 14 мм
• F: 15 мм
• r min.: 0.8 мм
• s: 0.5 мм
• Pu (N) Предел усталостной прочности: 1080

Габаритные и посадочные размеры:

• Внутренний диаметр: 28 мм
• Внешний диаметр: 12 мм
• Высота. мм: 12
• Масса: 0.037 кг
• Наружный диаметр (D): 28 мм
• Внутренний диаметр (d): 12 мм
• Ширина (высота) (B): 12 мм
• d (мм) Внутренний диаметр: 12
• D (мм) Наружный диаметр: 28
• m (кг) Масса: 0.037
• В (мм) Ширина: 12

Пропускная способность:

• Динамическая грузоподъемность (C): 7.4 кн
• Статическая грузоподъемность (C0): 9.2 кн
• Номинальная частота вращения: 24000 об/мин
• Предельная частота вращения: 28000 об/мин
• Co (kN) Грузоподъемность статическая: 9.15
• C (kN) Грузоподъемность динамическая: 7.37
• n oil (1/min) Ном. частота вращен. при жидк. смазке: 24000
• n grease (1/min) Ном. частота вращен. при пластич. смазке: 16000

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип: роликовый игольчатый
• Тела качения: ролики
• Форма роликов: игольчатые
• Обозначение: pna12/28

Прочие характеристики:

• Размеры. мм: 12x28x12
• Количество дорожек качения: 1
• Уплотнение: нет
• Диаметр отверстия комплекта шариков/роликов (Fw): 15 мм
• Размер (d1): 24.5 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 12 мм
• Внешний диаметр: 28 мм
• Высота. мм: 12
• Масса: 0.037 кг
• Ширина (высота) (B): 12 мм

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип: роликовый игольчатый
• Тела качения: ролики
• Форма роликов: игольчатые
• Обозначение: pna12/28

Прочие характеристики:

• Размеры. мм: 12x28x12
• Количество дорожек качения: 1
• Уплотнение: нет
• Диаметр отверстия комплекта шариков/роликов (Fw): 15 мм
• Размер (d1): 24.5 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 12 мм
• Внешний диаметр: 28 мм
• Высота. мм: 12
• Масса: 0.037 кг
• Ширина (высота) (B): 12 мм

Пропускная способность:

• Грузоподъемность динамическая: 6.9 кн
• Грузоподъемность статическая: 7.9 кн
• Частота вращения предельная: 24000 об/мин
