Роликовый подшипник NA 4838

Производитель IKO

IKO   была   первой   компанией   в   Японии ,  которая   начала   технические   разработки   игольчатых   роликоподшипников . На сегодняшний день   это   ведущий   изготовитель   с   выдающимися   достижениями   в   этой   области .  В   отличие   от   стандартного   вращательного   способа   использования   подшипников ,  линейная   серия   расширила   область   применения   до   уровня   скользящих   устройств .  Абсолютно   новый   продукт   для   повышения   точности   направляющих .  IKO   уже   разработала   множество   продуктов ,  связанных   с   направляющими   звеньями   линейного   перемещения .  IKO   также   завоевала   репутацию   лидера   в   производстве   направляющих   линейного   перемещения .

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na 4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 210 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (Da max.) - 232;
• Размер сопряженных деталей (da min.) - 198;
• Размер сопряженных деталей (da max) - 208;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.5;

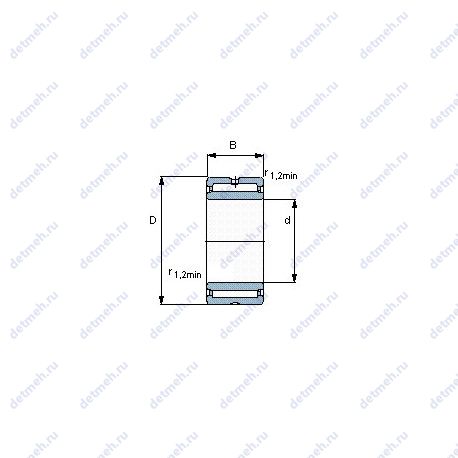

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Ширина наружной обоймы (C) - 50 мм;
• Масса - 5.76 кг;
• Радиус наружней фаски - 1.5 мм;
• Ширина (высота) (B) - 50 мм;

Пропускная способность:

• Грузоподъемность динамическая - 249 кн;
• Грузоподъемность статическая - 726 кн;
• Частота вращения предельная - 1 800 об/мин;

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Размер (r) - 1.5 мм;
• m - 5610 g;
• Cr - 255000 n;
• C0r - 690000 n;
• Cur - 100000 n;
• nG - 2250 1/min;
• nB - 1350 1/min;
• F - 210 мм;
• s - 1.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Наружный диаметр (D) - 240 мм;
• Ширина (высота) (B) - 50 мм;
• Внутренний диаметр (d) - 190 мм;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na 4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 210 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Масса - 5.61 кг;
• Ширина наружной обоймы (C) - 50 мм;

Пропускная способность:

• Грузоподъемность динамическая - 225 кн;
• Грузоподъемность статическая - 670 кн;
• Частота вращения предельная при жидкой смазке - 2 200 об/мин;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (s) - 1.5 мм;
• Размер сопряженных деталей (da min.) - 198;
• Размер сопряженных деталей (Da max.) - 232;
• Размер сопряженных деталей (ra max.) - 1.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Ширина наружной обоймы (C) - 50 мм;
• Масса - 5.62 кг;
• Ширина (высота) (B) - 50 мм;
• Внутренний диаметр (F) - 210 мм;
• Радиус наружней фаски - 1.5 мм;

Пропускная способность:

• Грузоподъемность динамическая - 227 кн;
• Грузоподъемность статическая - 680 кн;
• Частота вращения предельная при пластичной смазке - 1 300 об/мин;
• Частота вращения предельная при жидкой смазке - 1 900 об/мин;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838, na 4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Грузоподъемность динамическая - 220 кн;
• Граничная нагрузка по усталости (Pu) - 73.5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r1 min.) - 1.5 мм;
• Размер (r2 min.) - 1.5 мм;
• Размер сопряженных деталей (da max) - 198;
• Размер сопряженных деталей (Da max.) - 232;
• Размер сопряженных деталей (ra max.) - 1.5;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.5;
• Pu (N) Предел усталостной прочности - 73500;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Ширина наружной обоймы (C) - 50 мм;
• Масса - 5.55 кг;
• Ширина (высота) (B) - 50 мм;
• Внутренний диаметр (F) - 210 мм;
• d (мм) Внутренний диаметр - 190;
• D (мм) Наружный диаметр - 240;
• m (кг) Масса - 5.6;
• В (мм) Ширина - 50;

Пропускная способность:

• Грузоподъемность статическая - 710 кн;
• Частота вращения номинальная - 1900 об/мин;
• Частота вращения предельная - 2200 об/мин;
• Co (kN) Грузоподъемность статическая - 710;
• C (kN) Грузоподъемность динамическая - 220;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 1900;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 1300;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 240 мм;
• Внутренний диаметр - 190 мм;
• Ширина - 50 мм;
• Масса - 5610;
• r1.2 min - 1.5;
• F - 210;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 210 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Масса - 5.6 кг;
• Ширина (высота) (B) - 50 мм;
• Ширина наружной обоймы (C) - 50 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 210 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Масса - 5.6 кг;
• Ширина (высота) (B) - 50 мм;
• Ширина наружной обоймы (C) - 50 мм;

Пропускная способность:

• Грузоподъемность динамическая - 220 кн;
• Грузоподъемность статическая - 710 кн;
• Частота вращения предельная при пластичной смазке - 1300 об/мин;
• Частота вращения предельная при жидкой смазке - 1900 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - роликовый игольчатый;
• Тела качения - ролики;
• Форма роликов - игольчатые;
• Обозначение - na4838;

Прочие характеристики:

• Размеры. мм - 190x240x50;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 210 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1.5;
• Размер сопряженных деталей (da min.) - 198;
• Размер сопряженных деталей (Da max.) - 232;

Габаритные и посадочные размеры:

• Внутренний диаметр - 190 мм;
• Внешний диаметр - 240 мм;
• Высота. мм - 50;
• Ширина наружной обоймы (C) - 50 мм;
• Масса - 5.6 кг;
• Ширина (высота) (B) - 50 мм;
• Радиус наружней фаски - 1.5 мм;

Пропускная способность:

• Грузоподъемность динамическая - 268 кн;
• Частота вращения предельная при жидкой смазке - 1900 об/мин;
• Частота вращения предельная при пластичной смазке - 1200 об/мин;
• Грузоподъемность статическая - 705 кн;
• Частота вращения предельная - 1900 об/мин;
