Подшипник AXK 90120 ISO

Модификация AXK 90120 — это импортный роликовый упорный подшипник, однорядный, основное конструктивное исполнение - 90120.
Отечественный аналог - АК90X120X4.
Размер подшипника: 90*120*4 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,INA,KOYO Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 90 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 4 мм
  6. МассаМасса: 0.086 кг

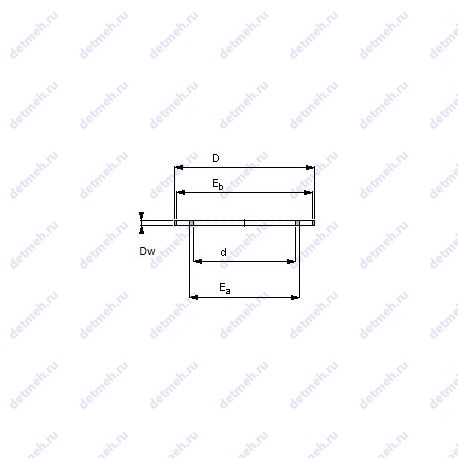

Подшипник AXK 90120 чертеж
Чертеж подшипника AXK 90120

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения AXK 90120

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника AXK 90120

НомерТехнические требованияd,ммD,ммB,ммm,кг
NTB 901209012000.092
FNTA-901209012040.08
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника AXK 90120

БрендНомерd,ммD,ммB,ммСтандарт
CXAXK 90120901204ISO
TimkenAXK 90120901204ISO
KOYOAXK 90120901204ISO
SKFAXK 90120901204ISO
INAAXK 90120901204ISO
NBSAXK 90120901204ISO
ГОСТАК90X120X4901200ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника AXK 90120

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
AXK1118901204Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника AXK 90120

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk90120, axk 90120;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 90x120x4;
  • m - 86 g;
  • nG - 2700 1/min;
  • nB - 1120 1/min;
  • Ca - 73000 n;
  • C0a - 405000 n;
  • Cua - 44500 n;
  • Dc1 - 90 мм.;
  • Dc - 120 мм.;
  • Dw - 4 мм.;
  • Ea - 118 мм.;
  • Eb - 94 мм.;
  • пригодное кольцо упорного подшипника - as90120;
  • Dw (мм) Диаметр тела качения - 4;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 4;
  • d (мм) Внутренний диаметр - 90;
  • m (кг) Масса - 0.086;
  • D (мм) Наружный диаметр - 120;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 405.0;
  • C (kN) Грузоподъемность динамическая - 73.0;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk90120;

Прочие характеристики:

  • Размеры. мм - 90x120x4;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (Ea) - 118.0;
  • Размер (Eb) - 94.0;
  • Размер сопряженных деталей (ra max.) - 0.6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 4;
  • Масса - 0.081 кг;
  • Ширина рабочая (T) - 4 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 72.9 кн;
  • Грузоподъемность статическая - 405 кн;
  • Частота вращения предельная при пластичной смазке - 3500 об/мин;

Производитель NBS

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 90120;

Прочие характеристики:

  • Размеры. мм - 90x120x4;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 4;
  • Высота (H) - 4 мм;
  • Масса - 0.086 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 72.5 кн;
  • Грузоподъемность статическая - 401 кн;
  • Частота вращения предельная при жидкой смазке - 2 500 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk 90120;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 120x90x4;
  • Граничная нагрузка по усталости (Pu) - 49 кн;
  • Dw - 4 мм;
  • Ea min. - 94 мм;
  • Eb max. - 118 мм;
  • Pu (N) Предел усталостной прочности - 48000;
  • Dw (мм) Диаметр тела качения - 4;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 4;
  • Масса - 0.086 кг;
  • Наружный диаметр (D) - 120 мм;
  • Внутренний диаметр (d) - 90 мм;
  • d (мм) Внутренний диаметр - 90;
  • D (мм) Наружный диаметр - 120;
  • m (кг) Масса - 0.086;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 65.5 кн;
  • Статическая грузоподъемность (C0) - 405 кн;
  • Номинальная частота вращения - 1500 об/мин;
  • Предельная частота вращения - 3000 об/мин;
  • Co (kN) Грузоподъемность статическая - 405;
  • C (kN) Грузоподъемность динамическая - 65.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1300;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 900;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 90120;

Прочие характеристики:

  • Размеры. мм - 90x120x4;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 4;
  • Высота (H) - 4 мм;
  • Масса - 86 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 73 кн;
  • Грузоподъемность статическая - 405 кн;
  • Частота вращения предельная при пластичной смазке - 675 об/мин;
  • Частота вращения предельная при жидкой смазке - 2430 об/мин;

Производитель Timken

Timken — Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk90120;

Прочие характеристики:

  • Размеры. мм - 90x120x4;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (Ea) - 118;
  • Размер (Eb) - 94;
  • Размер сопряженных деталей (ra max.) - 0.6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 4;
  • Масса - 0.081 кг;
  • Ширина рабочая (T) - 4 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 72.9 кн;
  • Грузоподъемность статическая - 405 кн;
  • Частота вращения предельная при пластичной смазке - 3500 об/мин;
×
