Подшипник AXK 6590 ISO

Модификация AXK 6590 — это импортный роликовый упорный подшипник, однорядный, основное конструктивное исполнение - 6590.
Отечественный аналог - АК65X90X3.
Размер подшипника: 65*90*3 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,INA,ISO Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 65 мм
  4. Наружный диаметрНаружный диаметр: 90 мм
  5. ШиринаШирина: 3 мм
  6. МассаМасса: 0.035 кг

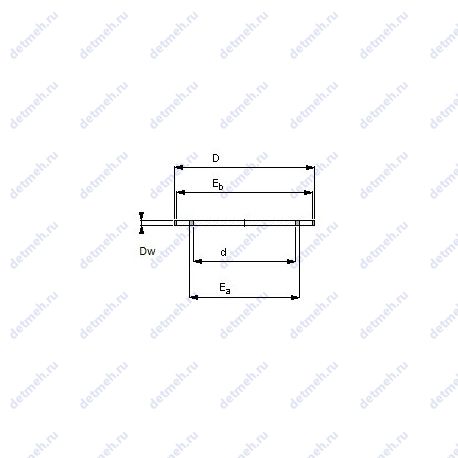

Подшипник AXK 6590 чертеж
Чертеж подшипника AXK 6590

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость
  6. Размеры и характеристики

Расшифровка условного обозначения AXK 6590

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника AXK 6590

НомерТехнические требованияd,ммD,ммB,ммm,кг
NTB 6590659000.0415
FNTA-6590659030.038
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника AXK 6590

БрендНомерd,ммD,ммB,ммСтандарт
CXAXK 659065903ISO
TimkenAXK 659065903ISO
KOYOAXK 659065903ISO
SKFAXK 659065903ISO
INAAXK 659065903ISO
NBSAXK 659065903ISO
ISOAXK 659065903ISO
ROLEKAXK 659065903ISO
ГОСТАК65X90X365900ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника AXK 6590

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
AXK111365903Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника AXK 6590

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk6590, axk 6590;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • m - 35 g;
  • nG - 3650 1/min;
  • nB - 1470 1/min;
  • Ca - 46500 n;
  • C0a - 255000 n;
  • Cua - 28500 n;
  • Dc1 - 65 мм.;
  • Dc - 90 мм.;
  • Dw - 3 мм.;
  • Ea - 88 мм.;
  • Eb - 70 мм.;
  • пригодное кольцо упорного подшипника - as6590;
  • Dw (мм) Диаметр тела качения - 3;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • d (мм) Внутренний диаметр - 65;
  • m (кг) Масса - 0.035;
  • D (мм) Наружный диаметр - 90;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 255.0;
  • C (kN) Грузоподъемность динамическая - 46.5;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk6590;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (Ea) - 88.0;
  • Размер (Eb) - 70.0;
  • Размер сопряженных деталей (ra max.) - 0.6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • Масса - 0.036 кг;
  • Ширина рабочая (T) - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 46.7 кн;
  • Грузоподъемность статическая - 254 кн;
  • Частота вращения предельная при пластичной смазке - 4600 об/мин;

Производитель NBS

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 6590;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • Высота (H) - 3 мм;
  • Масса - 0.035 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 45.8 кн;
  • Грузоподъемность статическая - 254.6 кн;
  • Частота вращения предельная при жидкой смазке - 3 500 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk 6590;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 90x65x3;
  • Граничная нагрузка по усталости (Pu) - 31 кн;
  • Dw - 3 мм;
  • Ea min. - 70 мм;
  • Eb max. - 88 мм;
  • Pu (N) Предел усталостной прочности - 31000;
  • Dw (мм) Диаметр тела качения - 3;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 90 мм;
  • Внешний диаметр - 65 мм;
  • Высота. мм - 3;
  • Масса - 0.035 кг;
  • Наружный диаметр (D) - 90 мм;
  • Внутренний диаметр (d) - 65 мм;
  • d (мм) Внутренний диаметр - 65;
  • D (мм) Наружный диаметр - 90;
  • m (кг) Масса - 0.035;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 39 кн;
  • Статическая грузоподъемность (C0) - 255 кн;
  • Номинальная частота вращения - 2000 об/мин;
  • Предельная частота вращения - 4000 об/мин;
  • Co (kN) Грузоподъемность статическая - 255;
  • C (kN) Грузоподъемность динамическая - 39;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1700;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1200;

Производитель ROLEK

Габаритные и посадочные размеры:

  • Внешний диаметр - 90 мм;
  • Внутренний диаметр - 65 мм;
  • Ширина - 3 мм;
  • Масса - 35;

Производитель ISO

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 6590;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • Высота (H) - 3 мм;
  • Масса - 35 кг;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 6590;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • Высота (H) - 3 мм;
  • Масса - 35 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 46.5 кн;
  • Грузоподъемность статическая - 255 кн;
  • Частота вращения предельная при пластичной смазке - 900 об/мин;
  • Частота вращения предельная при жидкой смазке - 3330 об/мин;

Производитель Timken

Timken — Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk6590;

Прочие характеристики:

  • Размеры. мм - 65x90x3;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (Ea) - 88;
  • Размер (Eb) - 70;
  • Размер сопряженных деталей (ra max.) - 0.6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 3;
  • Масса - 0.036 кг;
  • Ширина рабочая (T) - 3 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 46.7 кн;
  • Грузоподъемность статическая - 254 кн;
  • Частота вращения предельная при пластичной смазке - 4600 об/мин;
×
