Подшипник AXK 1730 ISO

Модификация AXK 1730 — это импортный роликовый упорный подшипник, однорядный, основное конструктивное исполнение - 1730.
Отечественный аналог - АК17X30X2.
Размер подшипника: 17*30*2 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,INA,ISO Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 17 мм
  4. Наружный диаметрНаружный диаметр: 30 мм
  5. ШиринаШирина: 2 мм
  6. МассаМасса: 4 кг

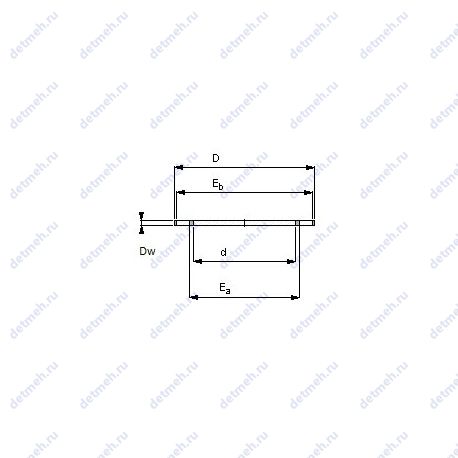

Подшипник AXK 1730 чертеж
Чертеж подшипника AXK 1730

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения AXK 1730

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника AXK 1730

НомерТехнические требованияd,ммD,ммB,ммm,кг
NTB 173017300045
AXK1730TN1730204
BHKM1730JU1724300.035
FNT-17301730204
FNTA-173017302038
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника AXK 1730

БрендНомерd,ммD,ммB,ммСтандарт
CXAXK 173017302ISO
SKFAXK 173017302ISO
INAAXK 173017302ISO
NBSAXK 173017302ISO
ISOAXK 173017302ISO
ГОСТАК17X30X217300ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника AXK 1730

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
AXK1730TN17302Проточка на внешнем кольце для смазки
AXK110317302Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника AXK 1730

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk1730, axk 1730;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 17x30x2;
  • m - 4 g;
  • nG - 12100 1/min;
  • nB - 4600 1/min;
  • Ca - 11900 n;
  • C0a - 39500 n;
  • Cua - 3950 n;
  • Dc1 - 17 мм.;
  • Dc - 30 мм.;
  • Dw - 2 мм.;
  • Ea - 29 мм.;
  • Eb - 19 мм.;
  • пригодное кольцо упорного подшипника - as1730;
  • Dw (мм) Диаметр тела качения - 2;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 17 мм;
  • Внешний диаметр - 30 мм;
  • Высота. мм - 2;
  • d (мм) Внутренний диаметр - 17;
  • m (кг) Масса - 0.004;
  • D (мм) Наружный диаметр - 30;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 39.5;
  • C (kN) Грузоподъемность динамическая - 11.9;

Производитель NBS

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 1730;

Прочие характеристики:

  • Размеры. мм - 17x30x2;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 17 мм;
  • Внешний диаметр - 30 мм;
  • Высота. мм - 2;
  • Высота (H) - 2 мм;
  • Масса - 0.004 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 11.8 кн;
  • Грузоподъемность статическая - 38.6 кн;
  • Частота вращения предельная при жидкой смазке - 11 400 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - axk 1730;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 30x17x2;
  • Граничная нагрузка по усталости (Pu) - 4.8 кн;
  • Dw - 2 мм;
  • Ea min. - 19 мм;
  • Eb max. - 29 мм;
  • Pu (N) Предел усталостной прочности - 4500;
  • Dw (мм) Диаметр тела качения - 2;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 30 мм;
  • Внешний диаметр - 17 мм;
  • Высота. мм - 2;
  • Масса - 0.004 кг;
  • Наружный диаметр (D) - 30 мм;
  • Внутренний диаметр (d) - 17 мм;
  • d (мм) Внутренний диаметр - 17;
  • D (мм) Наружный диаметр - 30;
  • m (кг) Масса - 0.004;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 11 кн;
  • Статическая грузоподъемность (C0) - 40.5 кн;
  • Номинальная частота вращения - 4500 об/мин;
  • Предельная частота вращения - 9500 об/мин;
  • Co (kN) Грузоподъемность статическая - 40.5;
  • C (kN) Грузоподъемность динамическая - 11;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 4300;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;

Производитель ISO

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 1730;

Прочие характеристики:

  • Размеры. мм - 17x30x2;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 17 мм;
  • Внешний диаметр - 30 мм;
  • Высота. мм - 2;
  • Высота (H) - 2 мм;
  • Масса - 4 кг;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - axk 1730;

Прочие характеристики:

  • Размеры. мм - 17x30x2;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 17 мм;
  • Внешний диаметр - 30 мм;
  • Высота. мм - 2;
  • Высота (H) - 2 мм;
  • Масса - 4 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 11.9 кн;
  • Грузоподъемность статическая - 39.5 кн;
  • Частота вращения предельная при пластичной смазке - 2880 об/мин;
  • Частота вращения предельная при жидкой смазке - 10800 об/мин;
×
