Роликовый подшипник NK 9/16 TN
Подшипник NK 9/16 TN — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 9/16, размер 9*16*16 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

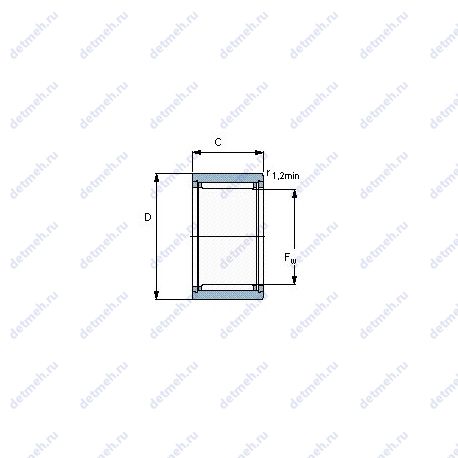

Таблица размеров и характеристик подшипника NK 9/16 TN
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Габаритные и посадочные размеры:
- Внешний диаметр: 16 мм
- Масса: 0.013 кг
- Ширина наружной обоймы (C): 16 мм
- Высота. мм: 16
- Внутренний диаметр: 9 мм
- C (мм) Ширина наружного кольца: 16
- m (кг) Масса: 0.013
- D (мм) Наружный диаметр: 16
Пропускная способность:
- Частота вращения номинальная: 30000 об/мин
- Грузоподъемность статическая: 7.2 кн
- Частота вращения предельная: 34000 об/мин
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 36000
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 24000
- C (kN) Грузоподъемность динамическая: 5.72
- Co (kN) Грузоподъемность статическая: 7.2
Прочие характеристики:
- Граничная нагрузка по усталости (Pu): 0.815
- Грузоподъемность динамическая: 5.72 кн
- Диаметр отверстия комплекта шариков/роликов (Fw): 9 мм
- Размеры. мм: 9x16x16
- Fw (мм) Диаметр дорожки качения вала: 9
- Pu (N) Предел усталостной прочности: 815
- Уплотнение: нет
- Количество дорожек качения: 1
Классификация:
- Обозначение: nk 9/16 tn, nk9/16tn
- Форма роликов: игольчатые
- Тела качения: ролики
- Основной тип: роликовый игольчатый
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK C: 16
- ROLEK Fw: 9
- ROLEK r1.2 min: 0.3
- ROLEK Масса: 12.8
- ROLEK Внешний диаметр: 16
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Габаритные и посадочные размеры:
- Внешний диаметр: 16.0000 мм
- Масса: 12.80
- Ширина: 16.0000 мм
- Высота. мм: 16
- Внешний диаметр: 16 мм
- Внутренний диаметр: 9 мм
Прочие характеристики:
- Максимальная скорость (масло): 28.000
- Диаметр отверстия комплекта шариков/роликов (Fw): 9.000
- Номинальная статическая нагрузка: 7.100
- Номинальная динамическая нагрузка: 5.900
- Материал: 52100 chrome steel. or equivalent
- Тип подшипника: single row
- Размеры. мм: 9x16x16
Классификация:
- Форма роликов: игольчатые
- Обозначение: nk9/16tn
- Тела качения: ролики
- Основной тип: роликовый игольчатый
Производитель NBS+
NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.
Классификация:
- Основной тип: роликовый игольчатый
- Обозначение: nk 9/16 tn
- Форма роликов: игольчатые
- Тела качения: ролики
Габаритные и посадочные размеры:
- Высота. мм: 16
- Ширина наружной обоймы (C): 16 мм
- Масса: 0.0128 кг
- Внешний диаметр: 16 мм
- Внутренний диаметр: 9 мм
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw): 9 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 9x16x16
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 26 600 об/мин
- Грузоподъемность статическая: 6.75 кн
- Грузоподъемность динамическая: 5.6 кн
В таблице приведены основные размеры подшипника NK 9/16 TN, технические характеристики и номинальные значения.
Таблица модификаций подшипника NK 9/16 TN
Модификации подшипника NK 9/16 TN - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NK 9/16 TN
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | NK 9/16 TN | 9 | 16 | 16 | ISO |
| AST | NK 9/16 TN | 9 | 16 | 16 | ISO |
| NBS | NK 9/16 TN | 9 | 16 | 16 | ISO |
| NIS | NK 9/16 TN | 9 | 16 | 16 | ISO |
Аналог подшипника NK 9/16 TN — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NK 9/16-TN-XL | 9 | 16 | 16 | Проточка на внешнем кольце для смазки | ||
| NK9/16M | 9 | 16 | 16 | Проточка на внешнем кольце для смазки | ||
| NK9/16T2 | 9 | 16 | 16 | Проточка на внешнем кольце для смазки |
