Подшипник HK 0609 ISO

Модификация HK 0609 — это импортный роликовый игольчатый подшипник, однорядный, основное конструктивное исполнение - 0609.
Отечественный аналог - СК061009.
Размер подшипника: 6*10*9 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: AST,CRAFT,CX Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 6 мм
  4. Наружный диаметрНаружный диаметр: 10 мм
  5. ШиринаШирина: 9 мм
  6. МассаМасса: 0.003 кг

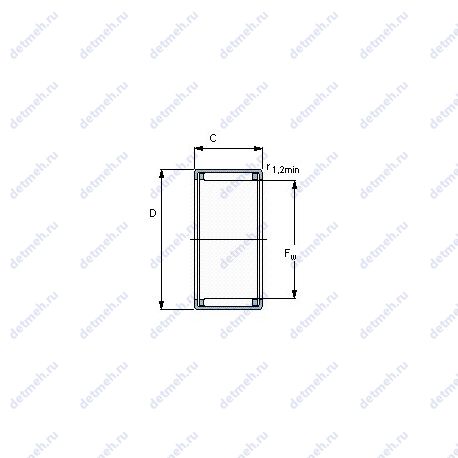

Подшипник HK 0609 чертеж
Чертеж подшипника HK 0609

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения HK 0609

Префикс HK — Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс H — Шестигранное отверстие (кулачковые ролики с осью)

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника HK 0609

НомерТехнические требованияd,ммD,ммB,ммm,кг
BK 0609Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом
Коническое внутреннее отверстие, конусность 1:12
Изменения внутренней конструкции
610903
BK0609T2Полиамидный сепаратор
6109024
HK0609T2Полиамидный сепаратор
6109022
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника HK 0609

БрендНомерd,ммD,ммB,ммСтандарт
FBJHK 06096109ISO
CXHK 06096109ISO
TimkenHK 06096109ISO
KOYOHK 06096109ISO
SKFHK 06096109ISO
ASTHK 06096109ISO
INAHK 06096109ISO
CRAFTHK 06096109ISO
ZENHK 06096109ISO
NTNHK 06096109ISO
NBSHK 06096109ISO
ISOHK 06096109ISO
ГОСТСК0610096109ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника HK 0609

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
BK 06096109Проточка на внешнем кольце для смазки
BK0609T26109Проточка на внешнем кольце для смазки
HK0609T26109Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника HK 0609

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель AST

AST — AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Обозначение - hk0609;
  • Форма роликов - игольчатые;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Тип подшипника - cage retained rollers;
  • Номинальная динамическая нагрузка - 2.850;
  • Номинальная статическая нагрузка - 2.600;
  • Максимальная скорость (смазка) - 35.000;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6.000;
  • Материал штампованного кольца - закаленная углеродистая сталь;
  • Rollers - 52100 chrome steel or equivalent;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Внешний диаметр - 10.0000 мм;
  • Ширина - 9.0000 мм;
  • Масса - 3;

Производитель CRAFT

CRAFT — Компания  Craft   Bearing   Company ,  Inc ., расположенная в Литве,  производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;
  • Масса - 0.0025 кг;

Производитель FBJ

FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;
  • Масса - 0.0022 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 2.65 кн;
  • Грузоподъемность статическая - 2.4 кн;
  • Частота вращения предельная при пластичной смазке - 18000 об/мин;
  • Частота вращения предельная при жидкой смазке - 30000 об/мин;

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609, hk 0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Fw - 6 мм;
  • Допуск - -0.3;
  • Размер (r) - 0.4 мм;
  • m - 2.5 g;
  • Cr - 2850 n;
  • C0r - 2600 n;
  • Cur - 310 n;
  • nG - 36500 1/min;
  • nB - 27000 1/min;
  • Fw (мм) Диаметр дорожки качения вала - 6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Наружный диаметр (D) - 10 мм;
  • Ширина наружной обоймы (C) - 9 мм;
  • В (мм) Ширина - 9;
  • m (кг) Масса - 0.0025;
  • D (мм) Наружный диаметр - 10;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 2.6;
  • C (kN) Грузоподъемность динамическая - 2.85;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;
  • Размер (r5 min.) - 0.40 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;
  • Масса - 0.002 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 3.14 кн;
  • Грузоподъемность статическая - 2.85 кн;
  • Частота вращения предельная при пластичной смазке - 22000 об/мин;
  • Частота вращения предельная при жидкой смазке - 33000 об/мин;

Производитель NBS

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk 0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Масса - 0.0022 кг;
  • Ширина наружной обоймы (C) - 9 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 2.7 кн;
  • Грузоподъемность статическая - 2.47 кн;
  • Частота вращения предельная при жидкой смазке - 33 200 об/мин;

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6.000 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6.000 мм;
  • Внешний диаметр - 10.000 мм;
  • Высота. мм - 9.000;
  • Ширина наружной обоймы (C) - 9.000 мм;
  • Масса - 0.002 кг;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - hk 0609;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 10x6x9;
  • Граничная нагрузка по усталости (Pu) - 0.285 кн;
  • r min. - 0.4 мм;
  • Fw - 6 мм;
  • Radial shaft seal with a low cross-sectional height. single lip - g 6x10x2 s;
  • Pu (N) Предел усталостной прочности - 285;
  • Fw (мм) Диаметр дорожки качения вала - 6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 10 мм;
  • Внешний диаметр - 6 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;
  • Масса - 0.0025 кг;
  • Наружный диаметр (D) - 10 мм;
  • D (мм) Наружный диаметр - 10;
  • m (кг) Масса - 0.0025;
  • C (мм) Ширина наружного кольца - 9;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 2.8 кн;
  • Статическая грузоподъемность (C0) - 2.7 кн;
  • Номинальная частота вращения - 20000 об/мин;
  • Предельная частота вращения - 22000 об/мин;
  • Co (kN) Грузоподъемность статическая - 2.7;
  • C (kN) Грузоподъемность динамическая - 2.81;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 20000;

Производитель ZEN

ZEN — С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 2650 кн;
  • Грузоподъемность статическая - 2400 кн;
  • Частота вращения предельная - 35 об/мин;

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - hk0609;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Масса - 0.0021 кг;
  • Ширина наружной обоймы (C) - 9 мм.;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - hk0609;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Масса - 0.0021 кг;
  • Ширина наружной обоймы (C) - 9 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 2.5 кн;
  • Грузоподъемность статическая - 2.1 кн;
  • Частота вращения предельная при пластичной смазке - 16000 об/мин;
  • Частота вращения предельная при жидкой смазке - 22000 об/мин;

Производитель Timken

Timken — Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;
  • Обозначение - hk0609;

Прочие характеристики:

  • Размеры. мм - 6x10x9;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 6 мм;
  • Размер (r) - 0.4 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 6 мм;
  • Внешний диаметр - 10 мм;
  • Высота. мм - 9;
  • Ширина наружной обоймы (C) - 9 мм;
  • Масса - 0.002 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 3.15 кн;
  • Грузоподъемность статическая - 2.94 кн;
  • Частота вращения предельная при пластичной смазке - 22000 об/мин;
  • Частота вращения предельная при жидкой смазке - 33000 об/мин;
×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
