Упорные цилиндрические роликоподшипники рассчитаны на большие нагрузки в направлении вала. В зависимости от конструкции подшипника нагрузка может возникать с одной или обеих сторон. Упорные цилиндрические роликоподшипники принципиально отличаются по конструкции от цилиндрических роликоподшипников и состоят из роликовых колец, шайб корпуса, шайб вала и могут быть демонтированы.

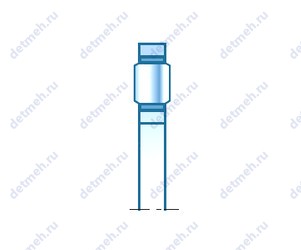

Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|---|
K81226 | Однорядный | 130 | 190 | 0 | 3.07 | |
81218-TVPB | Одинарный | 90 | 135 | 35 | 1.85 | |
81176-MB | Одинарный | 380 | 460 | 65 | 22.4 | |
811/670 M | Одинарный | 670 | 800 | 105 | 110 | |
K 811 30 TN | Однорядный | 150 | 190 | 12 | 0.474 | |
FW311 | Двухрядный | 54 | 96 | 51 | 0 | |
K 81112-TVPB | Однорядный | 60 | 85 | 7.5 | 0 | |
RT-763 | Трехрядный | 406.4 | 0 | 114.3 | 121.4 | |
SX 011818 | Однорядный | 90 | 115 | 13 | 0.4 | |
294/750 EF | Однорядный | 750 | 1280 | 315 | 1650 | |
ZR3.32.2800.400-1SPPN | Трехрядный | 2460 | 3018 | 181 | 2542 | |
29356 E | Однорядный | 280 | 440 | 95 | 53 | |
29440 E | Однорядный | 200 | 400 | 122 | 72 | |
K.81109TVP | Однорядный | 45 | 65 | 6 | 0.035 | |
T107W | Однорядный | 27.229 | 50.8 | 15.875 | 0.12 | |
TC613 | 9.525 | 20.638 | 1.984 | 0.003 | ||
81103-TV | Одинарный | 17 | 30 | 9 | 0.027 | |
ER1.14.1094.201-3STPN | Однорядный | 1024 | 1198.1 | 56 | 91 | |
T402W | Однорядный | 102.108 | 179.619 | 44.45 | 4.84 | |
K 81260-MB | Однорядный | 300 | 420 | 38 | 0 | |
RB 50050 | Однорядный | 500 | 625 | 50 | 41.7 | |
K 894 15 M | Однорядный | 75 | 160 | 17 | 1.07 | |
E-CRT3018 | Однорядный | 152.4 | 317.5 | 69.85 | 28.2 | |
CRBC 40035 | Двухрядный | 250 | 310 | 35 | 4.97 | |
CRB 60070 | Двухрядный | 400 | 510 | 70 | 23.5 | |
NRT 395 A | Трехрядный | 395 | 525 | 20 | 33 | |
89416 M | Одинарный | 80 | 170 | 54 | 2.5 | |
100TPS143 | Трехрядный | 254 | 428.625 | 0 | 56.2 | |
RCT23-B | 71.438 | 120.65 | 25.4 | 1.185 | ||
AXK 0821 | Однорядный | 8 | 21 | 2 | 2 | |
81112 | Одинарный | 60 | 85 | 17 | 0.27 | |
81292 M | Одинарный | 460 | 620 | 130 | 118 | |
K 812 17 TN | Однорядный | 85 | 125 | 12 | 0.28 | |
K81109-TV | 45 | 65 | 6 | 0.035 | ||
RU 297X | Однорядный | 210 | 380 | 40 | 21.3 | |
T139 | Однорядный | 35.179 | 58.738 | 15.875 | 0.15 |
Упорные цилиндрические роликоподшипники SKF предназначены для восприятия тяжёлых осевых и ударных нагрузок. Данные подшипники не должны подвергаться радиальному нагружению. Подшипники имеют очень жёсткую конструкцию и занимают малое пространство в осевом направлении.
Примеры областей применения упорных цилиндрических роликоподшипников:
