Роликовый подшипник 29296-E1-MB

Подшипник 29296-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 29296, размер 480*650*103 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 103 мм
Масса: 95.6 кг

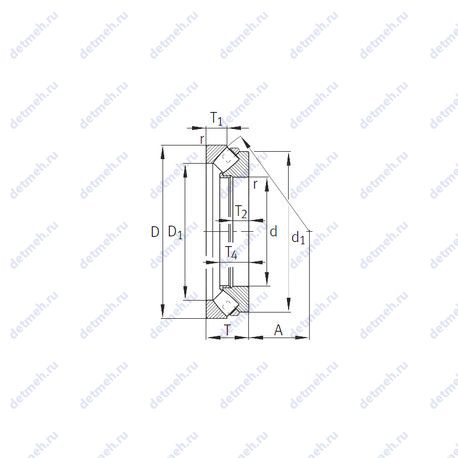

Подшипник 29296-E1-MB чертеж — Чертеж подшипника 29296-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 29296-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 13 700 кн;
Частота вращения номинальная - 530 об/мин;
Частота вращения предельная - 950 об/мин;
Грузоподъемность динамическая - 2 650 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 507;
Расстояние от торца до оси смазочных отверстий (A) - 259 мм.;
Размер (T2) - 37;
Размер (T1) - 55;
Размер сопряженных деталей (Db min.) - 662;
Размер сопряженных деталей (ra max.) - 4;
Размер сопряженных деталей (Da max.) - 603;
Размер сопряженных деталей (da min.) - 565;
Размер (d1) - 620 мм.;
Размер (D1) - 556 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 480x650x103;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 29296-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 5 мм.;
Масса - 95.6 кг;
Ширина рабочая (T) - 103 мм.;
Высота. мм - 103;
Внешний диаметр - 650. мм;
Внутренний диаметр - 480. мм;

В таблице приведены основные размеры подшипника 29296-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 29296-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
29296	Основное исполнение.	480	650	55	890
29296E	Роликовый упорно-радиальный подшипник, однорядный.	480	650	103	97.5
29296 M	Роликовый упорно-радиальный подшипник, однорядный.	480	650	55	89
29296-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	480	650	103	89.5

Модификации подшипника 29296-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
