Упорные шарикоподшипники рассчитаны на большие нагрузки в направлении вала. В зависимости от конструкции подшипника нагрузка может возникать с одной или обеих сторон. Упорные шарикоподшипники принципиально отличаются по конструкции от радиальных подшипников, состоят из шариковых колец, шайб корпуса, шайб вала и могут быть демонтированы.
Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|---|
![]() | B15 | Шариковый упорный | 34.925 | 62.713 | 19.05 | 0.239 |
![]() | GT6 | Шариковый упорный | 20.638 | 37.313 | 14.3 | 69 |
![]() | W2-1/8 | Шариковый упорный | 53.975 | 81.76 | 22.225 | 0.349 |
![]() | W6 | Шариковый упорный | 152.4 | 220.663 | 60.325 | 7.574 |
![]() | ZKLF40115-2RS | Шариковый упорный | 40 | 115 | 46 | 2.2 |
![]() | 51276 M | Одинарный | 380 | 520 | 112 | 73 |
![]() | EB2.22.0383.400-1SPPN | Шариковый упорный | 300 | 504 | 92 | 64 |
![]() | NB1.25.1355.200-1PPN | Шариковый упорный | 1255 | 1455 | 63 | 163 |
![]() | NBL.20.0944.201-2PPN | Шариковый упорный | 835 | 1047 | 56 | 58 |
![]() | ZB2.25.1103.400-1SPPN | Шариковый упорный | 963 | 1200 | 110 | 239 |
![]() | ZB1.25.0655.200-1SPTN | Шариковый упорный | 512 | 755 | 80 | 102 |
![]() | ZBL.30.1355.200-1SPTN | Шариковый упорный | 1212 | 1500 | 90 | 226 |
![]() | 234730 | Шариковый упорный | 155 | 225 | 90 | 9.95 |
![]() | 53416U | Одинарный | 80 | 170 | 78 | 9.22 |
![]() | 135TAD20 | Шариковый упорный | 135 | 200 | 84 | 8.58 |
![]() | 17TAB04DB-2NK | Шариковый упорный | 17 | 47 | 15 | 0.13 |
![]() | 17TAB04DF | Шариковый упорный | 17 | 47 | 15 | 0.13 |
![]() | 45TAB07 | Шариковый упорный | 45 | 75 | 15 | 0.25 |
![]() | 51180-FP | Одинарный | 400 | 480 | 65 | 23.5 |
![]() | 53340X | Одинарный | 200 | 340 | 118.4 | 46.2 |
![]() | 562044/GNUP | Шариковый упорный | 220 | 340 | 144 | 42.8 |
![]() | 51188 F | Одинарный | 440 | 540 | 80 | 42 |
![]() | 51306 V/HR11Q1 | Одинарный | 30 | 65 | 21 | 50.18 |
![]() | BSA 202 CG | Шариковый упорный | 15 | 35 | 11 | 0.054 |
![]() | BSA 305 CG | Шариковый упорный | 25 | 62 | 17 | 0.27 |

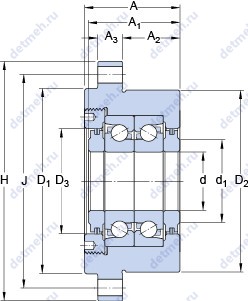

![]() | FBSA 205/DB | Шариковый упорный | 25 | 120 | 52 | 2.3 |
![]() | 591/530 F | Одинарный | 530 | 640 | 67 | 43.5 |
![]() | 51417 M | Одинарный | 85 | 180 | 72 | 9.493 |
![]() | 52236 | Двойной | 180 | 250 | 98 | 16 |
![]() | 53211U+U211 | Одинарный | 55 | 90 | 30 | 0.752 |
![]() | 54216 | Двойной | 80 | 115 | 51 | 1.714 |
![]() | 53306+U306 | Одинарный | 30 | 60 | 7 | 0.33 |
![]() | 54210+U210 | Двойной | 40 | 78 | 9 | 0.8 |
![]() | 7602020-2RS-TVP | Шариковый упорный | 20 | 47 | 14 | 0.12 |
![]() | 2901 | Шариковый упорный | 12 | 28 | 12 | 0.037 |
![]() | 3908 | Шариковый упорный | 40 | 76 | 25 | 0.486 |
