Роликовый подшипник C 3072 KM/HA3C4

Подшипник C 3072 KM/HA3C4 — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 3072, размер 360*540*134 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 360 мм
Наружный диаметр: 540 мм
Ширина: 134 мм
Масса: 105 кг

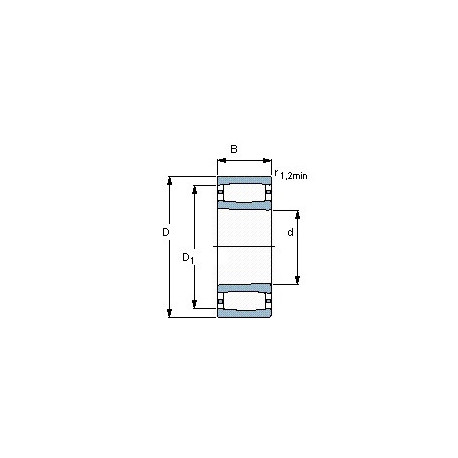

Подшипник C 3072 KM/HA3C4 чертеж — Чертеж подшипника C 3072 KM/HA3C4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3072 KM/HA3C4

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - c 3072 km/ha3c4;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 360;
D (мм) Наружный диаметр - 540;
m (кг) Масса - 105;
В (мм) Ширина - 134;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 375000;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 5000;
C (kN) Грузоподъемность динамическая - 2900;

В таблице приведены основные размеры подшипника C 3072 KM/HA3C4, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3072 KM/HA3C4

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3072	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	360	540	134	111
NF3072	Роликовый радиальный цилиндрический подшипник.	360	540	134	120
NJ3072	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	360	540	134	113.9
NN3072	Двухрядный цилиндрический роликовый подшипник.	360	540	134	107
NP3072	Роликовый радиальный цилиндрический подшипник.	360	540	134	125
NU3072	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	360	540	134	111
NN3072K	Коническое внутреннее отверстие, конусность 1:12.	360	540	134	103
NUP3072	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	360	540	134	116.9
NCF3072V	Бессепараторный подшипник.	360	540	134	101
C 3072 M	Цилиндрический роликоподшипник (или сам подшипник).	360	540	134	106
C 3072 KM	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	360	540	134	106
SL18 3072	Специальный шариковый подшипник.	360	540	134	101
NCF 3072 CV	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	360	540	134	105
NN3072C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	360	540	134	107
NNU3072C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	360	540	134	111
NN3072KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	360	540	134	107
NN3072KD1C0NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	360	540	134	104
NN 3072 K/SPW33	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Двухрядный цилиндрический роликоподшипник..	360	540	134	102
NN3072-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	360	540	134	104

Модификации подшипника C 3072 KM/HA3C4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
