Роликовый подшипник 316388 AV

Подшипник 316388 AV — это импортный роликовый радиальный цилиндрический подшипник, обозначение основновного исполнения 316388, размер 180*406.42*171 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 406.42 мм
Ширина: 171 мм
Масса: 130 кг

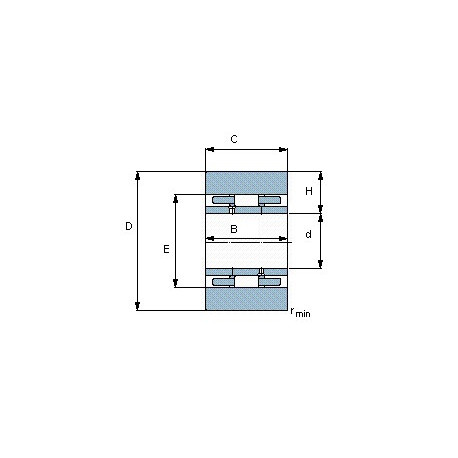

Подшипник 316388 AV чертеж — Чертеж подшипника 316388 AV

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс V — Бессепараторный подшипник Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 316388 AV

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - 316388 av;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 180;
D (мм) Наружный диаметр - 406.42;
m (кг) Масса - 130;
В (мм) Ширина - 171;
C (мм) Ширина наружного кольца - 171;
H (мм) Высота профиля - 113.2;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 2650;
C (kN) Грузоподъемность динамическая - 1510;

В таблице приведены основные размеры подшипника 316388 AV, технические характеристики и номинальные значения.

Таблица модификаций подшипника 316388 AV

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
316388 C	Роликовый радиальный цилиндрический подшипник.	180	406.42	171	130
316388 AB	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	406.42	171.04	120

Модификации подшипника 316388 AV - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
BC3B 319809	180	406.42	171
BC3B 320899	180	406.42	171
BC3B 326277/HB1	180	406.42	171
