Роликовый подшипник 30-232822 Л2М 2

Подшипник 30-232822 Л2М 2 — это отечественный роликовый радиальный подшипник, с безбортовым внутренним кольцом и плоским упорным кольцом, обозначение основновного исполнения 232822, размер 110*215*76 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 110 мм
Наружный диаметр: 215 мм
Ширина: 76 мм
Масса: 13.3 кг

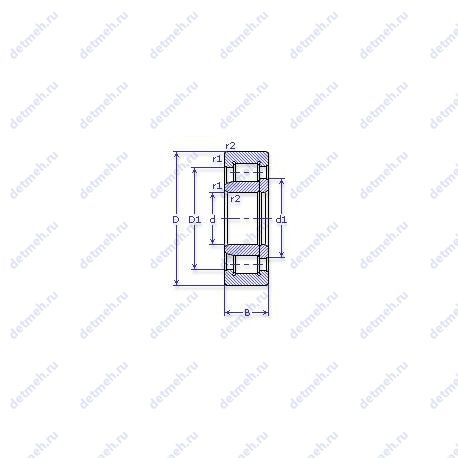

Подшипник 30-232822 Л2М 2 чертеж — Чертеж подшипника 30-232822 Л2М 2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л2 — Сепаратор из латуни. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 30-232822 Л2М 2

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Габаритные и посадочные размеры:

r1. r2 min (мм) Радиус фаски - 2.1;
m (кг) Масса - 13.3;
В (мм) Ширина - 76;
D (мм) Наружный диаметр - 215;
d (мм) Внутренний диаметр - 110;

Прочие характеристики:

N роликов Количество роликов - 14;
dxl (мм) Размеры ролика - 28х50;
d1 (mm) Диаметр борта внутреннего кольца - 145.1;
D1(mm) Диаметр борта наружного кольца - 177.9;
ГОСТ - ту 37.006.072, ту 37.006.048, ту внипп.048-1;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
Co (kN) Грузоподъемность статическая - 431.03;
C (kN) Грузоподъемность динамическая - 433.37;

Классификация:

Обозначение - 30 232822 л2м 2;

В таблице приведены основные размеры подшипника 30-232822 Л2М 2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-232822 Л2М 2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
232822	Основное исполнение.	110	215	76	0
232822Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	63.7	11.8
232822Е2М	Сепаратор из пластических материалов.. Модифицированный контакт..	110	215	63.7	11.8
232822Л1М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л4М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
8 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 ЕМ	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
36 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МУ	Сепаратор из латуни.. Дополнительные технические требования. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2М 1	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.3
30 232822 Л2МW3	Детали из вакуумированной стали.. Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР1	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30

Модификации подшипника 30-232822 Л2М 2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32822	110	215	76
382822	110	215	76
