Роликовый подшипник 30-232822 Л2МУ

Подшипник 30-232822 Л2МУ — это отечественный роликовый радиальный подшипник, с безбортовым внутренним кольцом и плоским упорным кольцом, обозначение основновного исполнения 232822, размер 110*215*76 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 110 мм
Наружный диаметр: 215 мм
Ширина: 76 мм
Масса: 13.30 кг

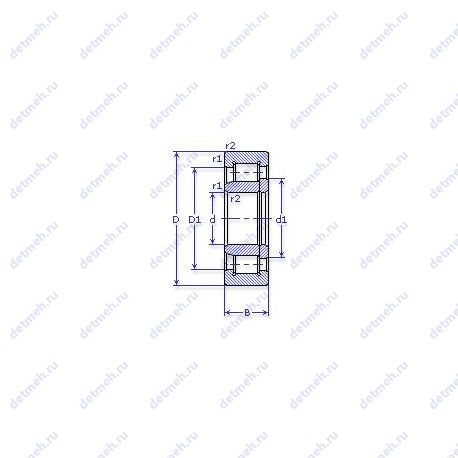

Подшипник 30-232822 Л2МУ чертеж — Чертеж подшипника 30-232822 Л2МУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л2 — Сепаратор из латуни. Суффикс У — Дополнительные технические требования Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 30-232822 Л2МУ

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 30 232822 л2му;

Прочие характеристики:

ГОСТ - ту 37.006.072;
D1(mm) Диаметр борта наружного кольца - 177.9;
d1 (mm) Диаметр борта внутреннего кольца - 145.1;
dxl (мм) Размеры ролика - 28х50;
N роликов Количество роликов - 14;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 110;
D (мм) Наружный диаметр - 215;
В (мм) Ширина - 76;
m (кг) Масса - 13.3;
r1. r2 min (мм) Радиус фаски - 2.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 433.37;
Co (kN) Грузоподъемность статическая - 431.03;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

В таблице приведены основные размеры подшипника 30-232822 Л2МУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-232822 Л2МУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
232822	Основное исполнение.	110	215	76	0
232822Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	63.7	11.8
232822Е2М	Сепаратор из пластических материалов.. Модифицированный контакт..	110	215	63.7	11.8
232822Л1М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л4М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
8 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 ЕМ	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
36 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2М 2	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.3
30 232822 Л2М 1	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.3
30 232822 Л2МW3	Детали из вакуумированной стали.. Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР1	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30

Модификации подшипника 30-232822 Л2МУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32822	110	215	76
382822	110	215	76
