Роликовый подшипник 30-232822 Л2М

Подшипник 30-232822 Л2М — это отечественный роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и плоским упорным кольцом, обозначение основновного исполнения 232822, размер 110*215*76 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-1, ГПЗ-3
Внутренний диаметр: 110 мм
Наружный диаметр: 215 мм
Ширина: 76 мм
Масса: 13.30 кг

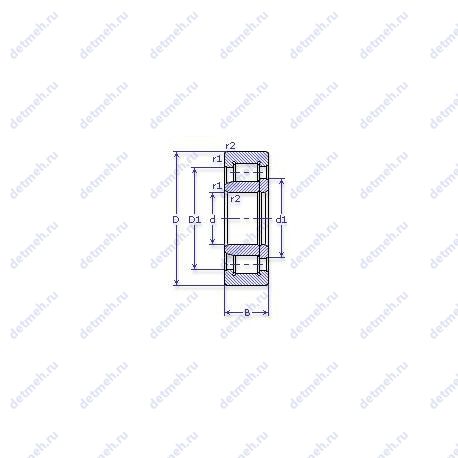

Подшипник 30-232822 Л2М чертеж — Чертеж подшипника 30-232822 Л2М

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л2 — Сепаратор из латуни. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 30-232822 Л2М

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 215;
d (мм) Внутренний диаметр - 110;
В (мм) Ширина - 76;
m (кг) Масса - 13.3;
r1. r2 min (мм) Радиус фаски - 2.1;
Внутренний диаметр - 110 мм;
Внешний диаметр - 215 мм;
Масса - 13.3 кг;
Ширина - 76/76.7 мм;

Классификация:

Обозначение - 30 232822 л2м;
Тела качения - ролики;
Нагрузка - радиальная;
Основной тип - роликовый радиальный;

Прочие характеристики:

ГОСТ - ту внипп.048-1, ту 37.006.048, ту 37.006.072;
D1(mm) Диаметр борта наружного кольца - 177.9;
d1 (mm) Диаметр борта внутреннего кольца - 145.1;
dxl (мм) Размеры ролика - 28х50;
N роликов Количество роликов - 14;
Номер по ГОСТ - 30-232822 л2м;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 433.37;
Co (kN) Грузоподъемность статическая - 431.03;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

Производитель ГПЗ-1

ОАО "Московский подшипник"

Пропускная способность:

n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;
Co (kN) Грузоподъемность статическая - 431.03;
C (kN) Грузоподъемность динамическая - 433.37;

Габаритные и посадочные размеры:

r1. r2 min (мм) Радиус фаски - 2.1;
Масса - 13.3 кг;
Внутренний диаметр - 110 мм;
Внешний диаметр - 215 мм;
Ширина - 76/76.7 мм;
d (мм) Внутренний диаметр - 110;
D (мм) Наружный диаметр - 215;
В (мм) Ширина - 76;
m (кг) Масса - 13.3;

Прочие характеристики:

D1(mm) Диаметр борта наружного кольца - 177.9;
d1 (mm) Диаметр борта внутреннего кольца - 145.1;
dxl (мм) Размеры ролика - 28х50;
N роликов Количество роликов - 14;
Номер по ГОСТ - 30-232822 л2м;
ГОСТ - ту 37.006.048, ту 37.006.072, ту внипп 048-1;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - 30 232822 л2м;

В таблице приведены основные размеры подшипника 30-232822 Л2М, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-232822 Л2М

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
232822	Основное исполнение.	110	215	76	0
232822Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	63.7	11.8
232822Е2М	Сепаратор из пластических материалов.. Модифицированный контакт..	110	215	63.7	11.8
232822Л1М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
232822Л4М	Сепаратор из латуни.. Модифицированный контакт..	110	215	63.7	13.3
30 232822 ЕМ	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
8 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
36 232822 Л2М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л3М	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Е1М	Сепаратор из текстолита.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МУ	Сепаратор из латуни.. Дополнительные технические требования. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МW3	Детали из вакуумированной стали.. Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2МР1	Сепаратор из латуни.. Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт..	110	215	76	13.30
30 232822 Л2М 1	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.3
30 232822 Л2М 2	Сепаратор из латуни.. Модифицированный контакт..	110	215	76	13.3

Модификации подшипника 30-232822 Л2М - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 30-232822 Л2М

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-3	30 232822 Л2М	110	215	76	ГОСТ
ГПЗ-1	30 232822 Л2М	110	215	76	ГОСТ

Аналог подшипника 30-232822 Л2М — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
42822	110	215	76
30 42822 Л1М	110	215	76	Сепаратор из латуни
30 42822 Л1МР	110	215	76	Сепаратор из латуни Детали из теплостойких сплавов стали
30 42822 Л1МР1	110	215	76	Сепаратор из латуни Детали из теплостойких сплавов стали
36 42822 Л1М	110	215	76	Сепаратор из латуни
42822Е2М	110	215	76	Сепаратор из текстолита
8 42822 Л1М	110	215	76	Сепаратор из латуни
30 42822 Е2М	110	215	76	Сепаратор из текстолита
30 42822 Л1МУ	110	215	76	Сепаратор из латуни	Специальные тех. требования
30 42822 Л4М	110	215	76	Сепаратор из латуни
30 42822 ЕМ	110	215	76	Сепаратор из текстолита
30 42822 Л1М 1	110	215	76	Сепаратор из латуни
30 42822 Л1М 2	110	215	76	Сепаратор из латуни
