Шарнирный подшипник 200FSH320

Подшипник 200FSH320 — это импортный шарнирный подшипник, обозначение основновного исполнения 200, размер 200*320*100 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 200 мм
Наружный диаметр: 320 мм
Ширина: 100 мм
Масса: 40.00752 кг

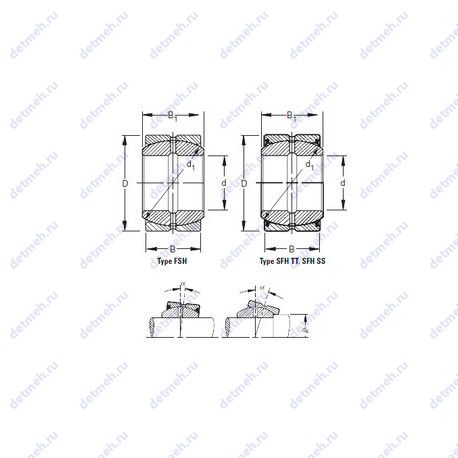

Подшипник 200FSH320 чертеж — Чертеж подшипника 200FSH320

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 200FSH320

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

Основной тип: шарнирный
Обозначение: 200fsh320

Прочие характеристики:

Размеры. мм: 200x320x100
Уплотнение: нет
Размер (d1): 286 мм.

Габаритные и посадочные размеры:

Внутренний диаметр: 200 мм
Внешний диаметр: 320 мм
Высота. мм: 100
Ширина наружной обоймы (C): 100 мм.
Масса: 40.00752 кг
Ширина внутренней обоймы (B1): 165 мм.

В таблице приведены основные размеры подшипника 200FSH320, технические характеристики и номинальные значения.

Таблица модификаций подшипника 200FSH320

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GX200T	Механически обработанный сепаратор из текстолита.	200	340	80	35.4
GX200S	Шарнирный подшипник.	200	320	80	34
B200-3	Подшипник со специальными размерами.	200	250	20	2.34
GW 200	С канавкой для смазывания.	200	340	87	34.7
B200-5	Подшипник со специальными размерами.	200	290	38	8.54
200RT02	Механически обработанный сепаратор из текстолита.	200	360	58	27.3
GAC200T	Механически обработанный сепаратор из текстолита.	200	310	70	23.8
GAC200S	Шарнирный подшипник.	200	310	70	23.8
200RJ92	Штампованный сепаратор из стального листа.	200	360	120.7	56.8
200RT30	Механически обработанный сепаратор из текстолита.	200	310	82	23.8
200RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	200	360	58	27.3
200RU30	Шарнирный подшипник.	200	310	82	23.8
200RT03	Механически обработанный сепаратор из текстолита.	200	420	80	57.6
200RJ30	Штампованный сепаратор из стального листа.	200	310	82	23.8
200RU03	Шарнирный подшипник.	200	420	80	57.6
200RF92	Механически обработанный сепаратор из стали или специального чугуна.	200	360	120.7	56.8
200RU51	Шарнирный подшипник.	200	320	48	15.5
200RU91	Шарнирный подшипник.	200	320	88.9	28.8
200RU92	Шарнирный подшипник.	200	360	120.7	56.8
200RU02	Шарнирный подшипник.	200	360	58	27.3
200RJ03	Штампованный сепаратор из стального листа.	200	420	80	57.6
200RJ91	Штампованный сепаратор из стального листа.	200	320	88.9	28.8
200RF02	Механически обработанный сепаратор из стали или специального чугуна.	200	360	58	27.3
200RJ51	Штампованный сепаратор из стального листа.	200	320	48	15.5
200RJ02	Штампованный сепаратор из стального листа.	200	360	58	27.3
200RN51	Канавка под стопорное кольцо на наружном кольце подшипника.	200	320	48	15.5
200RT51	Механически обработанный сепаратор из текстолита.	200	320	48	15.5
SA1-200	Шарнирный подшипник.	200	290	130	28.1
GE200AW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	200	340	74	34.7
GE200DO	Шарнирный подшипник.	200	290	130	28.3
YRT 200	Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника..	200	300	45	9.7
GE200SX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	310	70	23.3
200RF51	Механически обработанный сепаратор из стали или специального чугуна.	200	320	48	15.5
200RN91	Канавка под стопорное кольцо на наружном кольце подшипника.	200	320	88.9	28.8
200RT91	Механически обработанный сепаратор из текстолита.	200	320	88.9	28.8
200RF91	Механически обработанный сепаратор из стали или специального чугуна.	200	320	88.9	28.8
200RN92	Канавка под стопорное кольцо на наружном кольце подшипника.	200	360	120.7	56.8
200RF03	Механически обработанный сепаратор из стали или специального чугуна.	200	420	80	57.6
200RF30	Механически обработанный сепаратор из стали или специального чугуна.	200	310	82	23.8
200RT92	Механически обработанный сепаратор из текстолита.	200	360	120.7	56.8

Модификации подшипника 200FSH320 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
