Шарнирный подшипник SILQG20ES

Подшипник SILQG20ES — это импортный шарнирный подшипник, обозначение основновного исполнения SILQG20, размер 20*0*0 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 0.4 кг

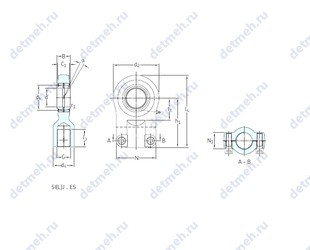

Подшипник SILQG20ES чертеж — Чертеж подшипника SILQG20ES

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника SILQG20ES

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (d2) - 48 мм.;
Цилиндрический болт с внутренним шестигранником - m8;
Размер (N1 max) - 18 мм.;
Размер (N max) - 48 мм.;
Размер (d4 max.) - 26.5 мм.;
Размер (l3 min.) - 23 мм.;
Размер (l4 max.) - 77 мм.;
Размер (h1) - 52 мм.;
Размер (C1 max) - 17.5 мм.;
Размер (l7 min.) - 21 мм.;
Размер (dk) - 29 мм.;
Момент затяжки - 23;
Резьба (G) - m16x1.5;
Размер (r1 min.) - 0.3 мм;
Размер (B) - 20 мм.;
Уплотнение - нет;
Грузоподъемность динамическая - 30 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - silqg20es;

Габаритные и посадочные размеры:

Угол наклона (α) - 4°;
Масса - 0.4 кг;
Внутренний диаметр - 20 мм;

Пропускная способность:

Грузоподъемность статическая - 43 кн;

В таблице приведены основные размеры подшипника SILQG20ES, технические характеристики и номинальные значения.
