Шарнирный подшипник SILR70ES

Подшипник SILR70ES — это импортный шарнирный подшипник, обозначение основновного исполнения SILR70, размер 70*0*0 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 70 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 9.4 кг

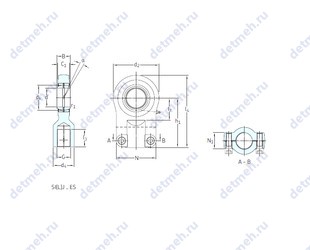

Подшипник SILR70ES чертеж — Чертеж подшипника SILR70ES

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника SILR70ES

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (d2) - 156 мм.;
Цилиндрический болт с внутренним шестигранником - m16;
Размер (N1 max) - 55.5 мм.;
Размер (N max) - 101 мм.;
Размер (d4 max.) - 87.5 мм.;
Размер (l3 min.) - 66 мм.;
Размер (l4 max.) - 234.5 мм.;
Размер (h1) - 150 мм.;
Размер (C1 max) - 55.5 мм.;
Размер (l7 min.) - 74 мм.;
Размер (dk) - 92 мм.;
Момент затяжки - 79;
Резьба (G) - m65x1.5;
Размер (r1 min.) - 1 мм;
Размер (B) - 49 мм.;
Уплотнение - нет;
Грузоподъемность динамическая - 315 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - silr70es;

Габаритные и посадочные размеры:

Угол наклона (α) - 6°;
Масса - 9.4 кг;
Внутренний диаметр - 70 мм;

Пропускная способность:

Грузоподъемность статическая - 450 кн;

В таблице приведены основные размеры подшипника SILR70ES, технические характеристики и номинальные значения.
