Шарнирный наконечник SIKB16F/VZ019

Подшипник SIKB16F/VZ019 — это импортный шарнирный подшипник, обозначение основновного исполнения SIKB16, размер 16*43*21 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 16 мм
Наружный диаметр: 43 мм
Ширина: 21 мм
Масса: 0.23 кг

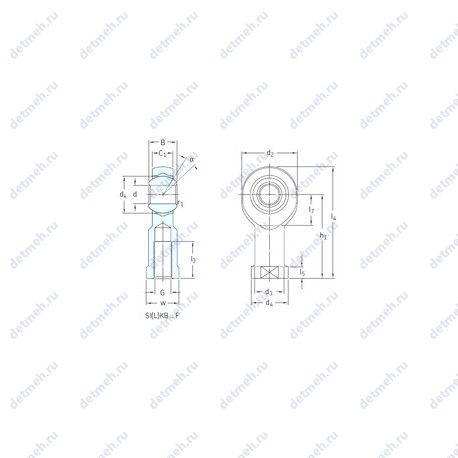

Подшипник SIKB16F/VZ019 чертеж — Чертеж подшипника SIKB16F/VZ019

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SIKB — Необслуживаемый наконечник штока с внутренней резьбой, скользящий слой между корпусом и внутренним кольцом, контактная поверхностью Сталь/ПТФЭ FRP. Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника Суффикс F — Механически обработанный сепаратор из стали или специального чугуна Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника SIKB16F/VZ019

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Резьба (G) - m16x1.5;
Размер (d4 max.) - 29 мм.;
Размер (l3 min.) - 28 мм.;
Размер (w) - 22;
Размер (l5) - 8 мм.;
Размер (l4 max.) - 86 мм.;
Размер (h1) - 64 мм.;
Размер (d3) - 22 мм.;
Размер (C1 max) - 15 мм.;
Размер (d2 max.) - 43 мм.;
Размер (l7 min.) - 21 мм.;
Размер (dk) - 28.5 мм.;
Размер (r1 min.) - 0.3 мм;
Размер (B) - 21 мм.;
Уплотнение - нет;
Грузоподъемность динамическая - 21.4 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - sikb16f/vz019;

Габаритные и посадочные размеры:

Угол наклона (α) - 15°;
Масса - 0.23 кг;
Внутренний диаметр - 16. мм;

Пропускная способность:

Грузоподъемность статическая - 34.5 кн;

В таблице приведены основные размеры подшипника SIKB16F/VZ019, технические характеристики и номинальные значения.
