Шарнирный наконечник SIKB10F

Подшипник SIKB10F — это импортный шарнирный подшипник, обозначение основновного исполнения SIKB10, размер 10*0*0 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 10 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 0.079 кг

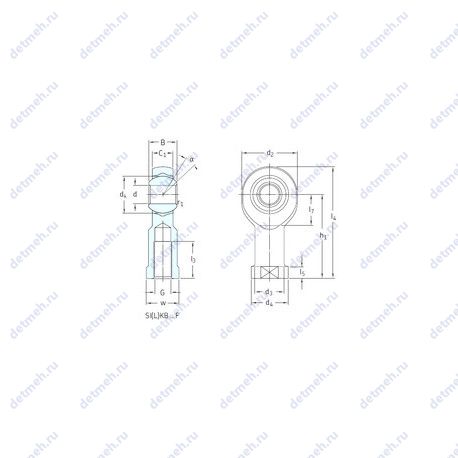

Подшипник SIKB10F чертеж — Чертеж подшипника SIKB10F

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SIKB — Необслуживаемый наконечник штока с внутренней резьбой, скользящий слой между корпусом и внутренним кольцом, контактная поверхностью Сталь/ПТФЭ FRP. Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SIKB10F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Резьба (G) - m10;
Размер (d4 max.) - 20 мм.;
Размер (l3 min.) - 15 мм.;
Размер (w) - 17;
Размер (l5) - 6.5 мм.;
Размер (l4 max.) - 58 мм.;
Размер (h1) - 43 мм.;
Размер (d3) - 15 мм.;
Размер (C1 max) - 10.5 мм.;
Размер (d2 max.) - 29 мм.;
Размер (l7 min.) - 14 мм.;
Размер (dk) - 19 мм.;
Размер (r1 min.) - 0.3 мм;
Размер (B) - 14 мм.;
Уплотнение - нет;
Грузоподъемность динамическая - 9.8 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - sikb10f;

Габаритные и посадочные размеры:

Угол наклона (α) - 13°;
Масса - 0.079 кг;
Внутренний диаметр - 10 мм;

Пропускная способность:

Грузоподъемность статическая - 14.3 кн;

В таблице приведены основные размеры подшипника SIKB10F, технические характеристики и номинальные значения.

Таблица модификаций подшипника SIKB10F

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SIKB10F/VZ019	Необслуживаемый наконечник штока с внутренней резьбой, скользящий слой между корпусом и внутренним кольцом, контактная поверхностью Сталь/ПТФЭ FRP.. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из стали или специального чугуна. Бессепараторный подшипник.	10	29	14	0.079

Модификации подшипника SIKB10F - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
