Шарнирный наконечник SIKB12F/VZ019

Подшипник SIKB12F/VZ019 — это импортный шарнирный подшипник, обозначение основновного исполнения SIKB12, размер 12*0*0 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 12 мм
Наружный диаметр: 0 мм
Ширина: 0 мм
Масса: 0.12 кг

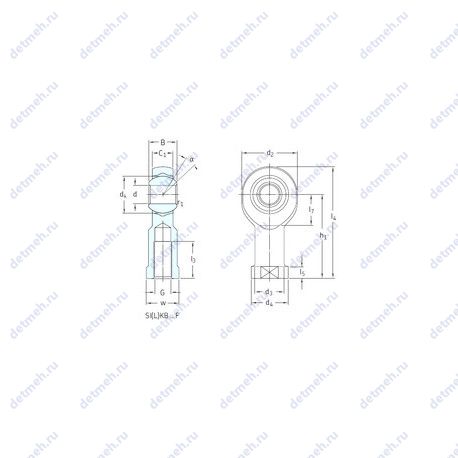

Подшипник SIKB12F/VZ019 чертеж — Чертеж подшипника SIKB12F/VZ019

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SIKB — Необслуживаемый наконечник штока с внутренней резьбой, скользящий слой между корпусом и внутренним кольцом, контактная поверхностью Сталь/ПТФЭ FRP. Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника Суффикс F — Механически обработанный сепаратор из стали или специального чугуна Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SIKB12F/VZ019

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Резьба (G) - m12x1.25;
Размер (d4 max.) - 23 мм.;
Размер (l3 min.) - 22 мм.;
Размер (w) - 19;
Размер (l5) - 6.5 мм.;
Размер (l4 max.) - 67 мм.;
Размер (h1) - 50 мм.;
Размер (d3) - 17.5 мм.;
Размер (C1 max) - 12 мм.;
Размер (d2 max.) - 33 мм.;
Размер (l7 min.) - 16 мм.;
Размер (dk) - 22.2 мм.;
Размер (r1 min.) - 0.3 мм;
Размер (B) - 16 мм.;
Уплотнение - нет;
Грузоподъемность динамическая - 13.2 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - sikb12f/vz019;

Габаритные и посадочные размеры:

Угол наклона (α) - 13°;
Масса - 0.12 кг;
Внутренний диаметр - 12 мм;

Пропускная способность:

Грузоподъемность статическая - 17 кн;

В таблице приведены основные размеры подшипника SIKB12F/VZ019, технические характеристики и номинальные значения.

Таблица модификаций подшипника SIKB12F/VZ019

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SIKB12F	Необслуживаемый наконечник штока с внутренней резьбой, скользящий слой между корпусом и внутренним кольцом, контактная поверхностью Сталь/ПТФЭ FRP.. Механически обработанный сепаратор из стали или специального чугуна.	12	0	0	0.12

Модификации подшипника SIKB12F/VZ019 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
