Подшипник скольжения GX 80 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

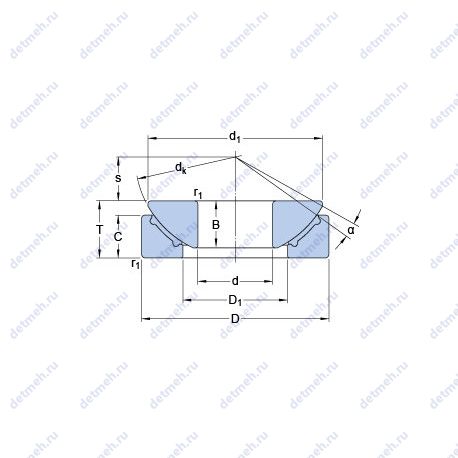

Габаритные и посадочные размеры:

• В (мм) Ширина - 43.5;
• d (мм) Внутренний диаметр - 80;
• D (мм) Наружный диаметр - 180;
• m (кг) Масса - 6.95;
• Угол наклона (α) - 5°;
• C (мм) Ширина наружного кольца - 38;
• Ширина (высота) (B) - 43.5 мм;
• Внутренний диаметр - 80 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 50;
• Ширина наружной обоймы (C) - 38 мм;
• Масса - 6.95 кг;
• Наружный диаметр (D) - 180 мм;
• Внутренний диаметр (d) - 80 мм;
• Ширина рабочая (T) - 50 мм;

Прочие характеристики:

• s - 42.5 мм;
• dk - 197 мм;
• Материальная константа KM - 670;
• Размеры. мм - 80x180x50;
• Размер (D1) - 107.5 мм;
• Размер (r1 min.) - 1 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 172 мм;
• Da max. - 145 мм;
• da min. - 135 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 50 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 80 н/мм²;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 915;
• C (kN) Грузоподъемность динамическая - 570;
• Динамическая грузоподъемность (C) - 570 кн;
• Статическая грузоподъемность (C0) - 915 кн;

Классификация:

• Обозначение - gx 80 f;
• Основной тип - шарнирный;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 180 мм;
• Внутренний диаметр - 80 мм;
• Ширина - 43.5 мм;
• Масса - 6.95;
• r1.2 min - 1;
• C - 38;
• d1 - 172;
• T - 50;
