Подшипник скольжения GX 70 F
Подшипник GX 70 F — это импортный шарнирный подшипник, обозначение основновного исполнения 70, размер 70*160*42 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

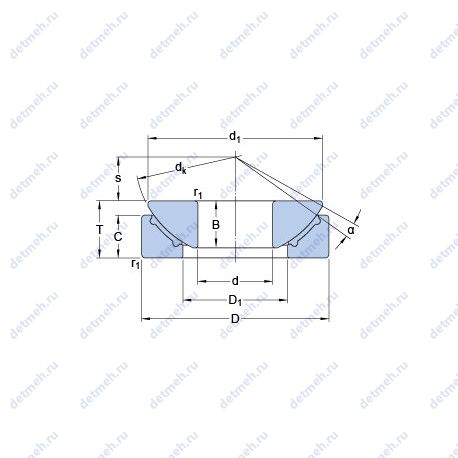

Таблица размеров и характеристик подшипника GX 70 F
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Габаритные и посадочные размеры:
- В (мм) Ширина: 42
- d (мм) Внутренний диаметр: 70
- D (мм) Наружный диаметр: 160
- m (кг) Масса: 5.4
- Угол наклона (α): 5°
- C (мм) Ширина наружного кольца: 36.5
- Ширина (высота) (B): 42 мм
- Внутренний диаметр: 70 мм
- Внешний диаметр: 160 мм
- Высота. мм: 50
- Ширина наружной обоймы (C): 36.5 мм
- Масса: 5.4 кг
- Наружный диаметр (D): 160 мм
- Внутренний диаметр (d): 70 мм
- Ширина рабочая (T): 50 мм
Прочие характеристики:
- s: 35 мм
- dk: 176 мм
- Материальная константа KM: 670
- Размеры. мм: 70x160x50
- Размер (D1): 94.5 мм
- Размер (r1 min.): 1 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 153 мм
- Da max.: 125 мм
- da min.: 121 мм
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K: 50 н/мм²
- Удельный коэффициент статической нагрузки K0: 80 н/мм²
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 750
- C (kN) Грузоподъемность динамическая: 475
- Динамическая грузоподъемность (C): 475 кн
- Статическая грузоподъемность (C0): 750 кн
Классификация:
- Обозначение: gx 70 f
- Основной тип: шарнирный
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 160
- ROLEK Внутренний диаметр: 70
- ROLEK Ширина: 42
- ROLEK Масса: 5.4
- ROLEK r1.2 min: 1
- ROLEK C: 36.5
- ROLEK d1: 153
- ROLEK T: 50
В таблице приведены основные размеры подшипника GX 70 F, технические характеристики и номинальные значения.
Аналоги подшипника GX 70 F
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | GX 70 F | 70 | 160 | 42 | ISO |
| NIS | GX 70 F | 70 | 160 | 42 | ISO |
Аналог подшипника GX 70 F — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
