Подшипник скольжения GX 20 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

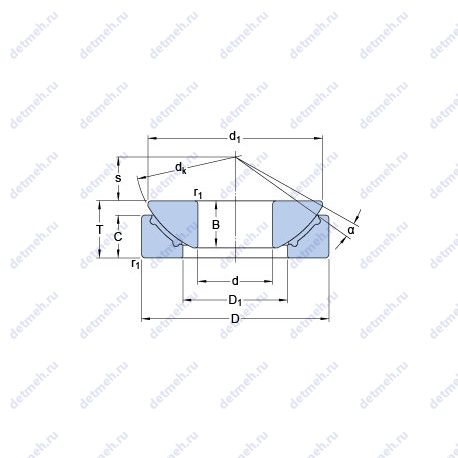

Габаритные и посадочные размеры:

• В (мм) Ширина - 14.5;
• d (мм) Внутренний диаметр - 20;
• D (мм) Наружный диаметр - 55;
• m (кг) Масса - 0.25;
• Угол наклона (α) - 5°;
• C (мм) Ширина наружного кольца - 13.8;
• Ширина (высота) (B) - 14.5 мм;
• Внутренний диаметр - 20 мм;
• Внешний диаметр - 55 мм;
• Высота. мм - 20;
• Ширина наружной обоймы (C) - 13.8 мм;
• Масса - 0.25 кг;
• Наружный диаметр (D) - 55 мм;
• Внутренний диаметр (d) - 20 мм;
• Ширина рабочая (T) - 20 мм;

Прочие характеристики:

• s - 12.5 мм;
• dk - 60 мм;
• Материальная константа KM - 670;
• Размеры. мм - 20x55x20;
• Размер (D1) - 31 мм;
• Размер (r1 min.) - 1 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 50 мм;
• Da max. - 44 мм;
• da min. - 40 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 50 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 80 н/мм²;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 73.5;
• C (kN) Грузоподъемность динамическая - 46.5;
• Динамическая грузоподъемность (C) - 46.5 кн;
• Статическая грузоподъемность (C0) - 73.5 кн;

Классификация:

• Обозначение - gx 20 f;
• Основной тип - шарнирный;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 55 мм;
• Внутренний диаметр - 20 мм;
• Ширина - 14.5 мм;
• Масса - 0.25;
• r1.2 min - 1;
• C - 13.8;
• d1 - 50;
• T - 20;
