Шарнирный подшипник GEZM 300 ES-2RS

Подшипник GEZM 300 ES-2RS — это импортный шарнирный подшипник, обозначение основновного исполнения 300, размер 76.2*120.65*114.3 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 76.2 мм
Наружный диаметр: 120.65 мм
Ширина: 114.3 мм
Масса: 4 кг

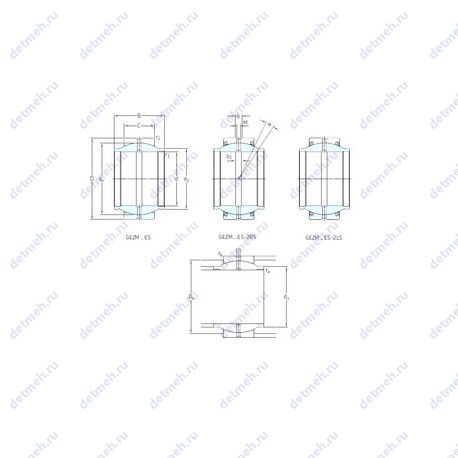

Подшипник GEZM 300 ES-2RS чертеж — Чертеж подшипника GEZM 300 ES-2RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEZM — Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEZM 300 ES-2RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (dk): 109.525 мм.
Размер сопряженных деталей (ra max.): 1
Размер (d1): 93.3 мм.
Размер сопряженных деталей (Da min): 104.8
Размер сопряженных деталей (rb max.): 1
Размер (b): 9 мм.
Размер сопряженных деталей (da min.): 82.8
Размер (b1): 8 мм.
Размер сопряженных деталей (Da max.): 115
Размер (M): 6.5 мм.
Размеры. мм: 76.2x120.65x114.3
Грузоподъемность динамическая: 500 кн
Уплотнение: есть
Размер (r1 min.): 1 мм
Размер (r2 min.): 1 мм
Размер сопряженных деталей (da max): 93.3

Габаритные и посадочные размеры:

Угол наклона (α): 5°
d (мм) Внутренний диаметр: 76.2
D (мм) Наружный диаметр: 120.65
m (кг) Масса: 3.978
В (мм) Ширина: 114.3
C (мм) Ширина наружного кольца: 57.15
Ширина наружной обоймы (C): 57.15 мм.
Внутренний диаметр: 76.2 мм
Внешний диаметр: 120.65 мм
Высота. мм: 114.3
Масса: 4 кг
Ширина (высота) (B): 114.3 мм.

Пропускная способность:

Co (kN) Грузоподъемность статическая: 1500
C (kN) Грузоподъемность динамическая: 500
Грузоподъемность статическая: 1500 кн

Классификация:

Обозначение: gezm300es-2rs, gezm 300 es-2rs
Основной тип: шарнирный

В таблице приведены основные размеры подшипника GEZM 300 ES-2RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника GEZM 300 ES-2RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GAZ 300 SA	Шарнирный подшипник.	76.2	120.65	43.434	2.28
GEZ 300 ES	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера..	76.2	120.65	66.675	3.1
GEZH 300 ES	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал.	76.2	130.175	76.759	4.55
GEZM 300 ES	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца..	76.2	120.65	114.3	3.98
GEZPR 300 S	Шарнирный подшипник.	76.2	130.175	76.759	5.5
GEZ300ES-2LS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника.	76.2	120.65	66.68	3.1
GEZH300ES-2RS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Контактные уплотнения типа RS с обеих сторон подшипника.	76.2	130.175	76.76	4.55
GEZH300ES-2LS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника.	76.2	130.175	76.76	4.55
GEZ 300 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера..	76.2	120.65	66.675	3.1
GEZ 300 TXE-2LS	Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Радиальный сферический подшипник скольжения дюймового размера..	76.2	120.65	66.675	3.1
GEZ 300 ESX-2LS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Радиальный сферический подшипник скольжения дюймового размера..	76.2	120.65	66.675	3.1
GEZM 300 ES-2LS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца..	76.2	120.65	114.3	4
GEZM 300 ESX-2LS	Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца..	76.2	120.65	114.3	4

Модификации подшипника GEZM 300 ES-2RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GEWZ76ES	76.2	120.65	114.3
GEWZ76ES-2RS	76.2	120.65	114.3
